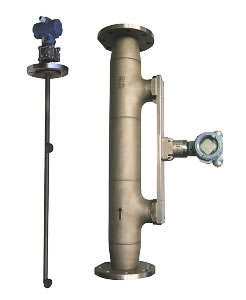

| 1、LUSOFO301在線密度計 插入式密度計 密度變送器概述 |
 詳細資料下載 |
|
| 本系列LUSOFO301系列在線密度計工藝合理，接液膜片采用合理的激光快速焊 |
 |
| 接技術和多層焊接工藝， 在不改變接液膜片防腐性能、防止接點脆化、變形與收縮 |
| 的基礎上，提高產品的密封性、可靠性和穩定性； 表面離子鍍膜防腐技術和延伸焊 |
| 接工藝的采用，防止了介質與法蘭的接觸，大大提高了產品的防腐性能。變送器部 |
| 分采用合理成熟穩定的敏感元器件，具有高精度、響應速度快、性能穩定等特性。 |
| 它的精密軟件可對密度進行準確的測量， 兩線制工作，主要用于工業過程控制，可 |
| 過程控制，可根據濃度與密度的大小產生相應的4-20mADC、0-10V等電信號，可 |
| 通過數字通信進行遠程校準與監控。 該系列變送器可用于油庫儲罐密度測量、油庫 |
| 自動發油在線密度測量、 輸油管道和煉油廠、化工和石油化工、制藥行業、水和污 |
| 水處理、酒精生產、潛艇海水測量、飛機燃油及半導體生產原液密度測量等。 |
|
| 2、LUSOFO301在線密度計 插入式密度計 密度變送器主要功能特點及其適用領域 |
| |
| 主要功能特點 |
|
適用領域 |
| ◆ 連續測量液體密度，無過程中斷 |
◆ 釀酒行業中酒精GL度、乙烷乙醇界面等 |
| ◆ 安裝使用方便，插入液體即可顯示讀數 |
◆ 氨基酸、葡萄糖、魚肝油、脂肪乳等藥物生產 |
| ◆ 接觸液體部分全為316L不銹鋼材質，安全衛生 |
◆ 紙漿、造紙，果汁、果醬等食品生產、半導體生產 |
◆ 適用于流體和靜止液體，適合于管道或罐體安裝
|
◆ 石油、天然氣、煤、磷酸鹽、石灰石、銅等礦物質開采
|
| ◆ 四位半數字液晶顯示，溫度和密度兩個參數可交替顯示 |
◆ 酸、燒堿、尿素、清潔劑、氯化鈉、乙二醇等化工生產
|
| ◆ 根據介質密度大小產生相應的4-20mA 、0-10V、0-5V等電信號輸出 |
◆ 榨取果汁、糖漿、葡萄汁等，乳糖、乳酪、乳酸等乳制品生產
|
| |
|

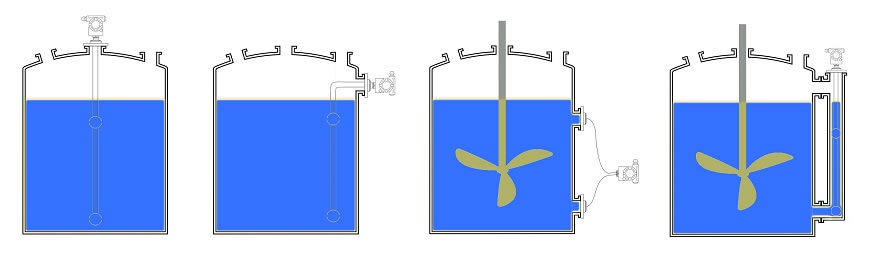

| 3、LUSOFO301在線密度計 插入式密度計 密度變送器安裝示意圖 |
|
 |
| 頂部垂直插入安裝 |
側面插入安裝 |
側面雙法蘭安裝 |
旁通管垂直插入安裝 |
| 易于安裝維護 |
適用于頂部無法蘭口容器 |
適用于攪拌、防腐等工程要求 |
適用于攪拌容器 |
|
|
| 4、LUSOFO301在線密度計 插入式密度計 密度變送器技術參數 |
| |
被測介質
|
液體、漿體
|
|
工作溫度
|
介質溫度≤180℃
|
測量精度
|
±0.5% FS 可選±0.25% FS
|
|
介質溫度≤375℃ （高溫型）
|
供電電源
|
24V DC (可選220V AC 四線制)
|
|
空氣溫度≤ 85℃
|
輸出信號
|
4～20mA DC 負載電阻≤750Ω 可疊加HART協議
|
工作壓力 |
≤ 1.6 MPa
|
| |
0～10mA DC 負載電阻≤1.5 KΩ
|
|
特殊訂貨，可達40 MPa
|
| |
1～5 V DC
|
消耗電流
|
≤ 24 mA
|
| |
0～5 V DC
|
振動影響 |
在任何方向上振動頻率200Hz時， |
| |
0～10V DC
|
|
所引起的誤差為量程范圍的0.05%/g；
|
傳感膜片材質
|
316L不銹鋼、哈氏合金B(yǎng)、哈氏合金C |
|
量程代碼1，2為±0.1%/g
|
| |
鉭、PTFE聚四氟涂層等
|
電源影響
|
小于輸出范圍的±0.005%/V。
|
| 殼體防護等級 |
IP67 |
負載影響 |
電源穩定時，無負載影響。 |
| |
|
| 5、LUSOFO301在線密度計 插入式密度計 密度變送器技術選型 |
| |
|
| LUSOFO301 |
密度計（插入式密度計 密度變送器） 4-20mA |
| LUSOFO302 |
智能型密度計（密度變送器） 4-20mA+HART |
| |
代碼 |
產品等級 |
| A |
常規型 硅油 介質溫度≤180℃ |
| B |
衛生型 食用油 -15～150℃ |
| C |
高溫型 高溫硅油 介質溫度≤375℃ |
| |
代碼 |
量程范圍 |
| 1 |
0.0～ 1.3 g/cm3 |
| 2 |
0.0～ 3.2 g/cm3 被測介質必須大于0.8 g/cm3 |
| 3 |
0.0～ 6.8 g/cm3 被測介質必須大于2.8 g/cm3 |
| 4 |
0.0～12.0 g/cm3 被測介質必須大于6.0 g/cm3 |
| |
代碼 |
接液材質 |
| E |
316L不銹鋼 |
| F |
哈氏合金B(yǎng) 限安裝方式代碼3 |
| G |
哈氏合金C 限安裝方式代碼3 |
| H |
鉭 限安裝方式代碼3 |
| K |
PTFE聚四氟涂層 |
| |
代碼 |
安裝方式 |
| 1 |
頂部垂直插入安裝 不適用過程連接代碼 M N |
| 2 |
側面插入安裝 不適用過程連接代碼 M N |
| 3 |
側面雙法蘭安裝 |
| 4 |
垂直管道安裝 |
| |
代碼 |
過程連接規格 |
| M |
DN 25 |
| N |
DN 50 |
| P |
DN 80 |
| Q |
DN 100 |
| R |
DN 150 |
| Y |
特殊要求請文字說明 |
| |
代碼 |
顯示 |
| 1 |
無顯示 |
| 2 |
液晶顯示 |
| 3 |
分體式帶密度顯示主機 |
| |
代碼 |
插入深度 法蘭以下深度 |
| L |
直接填寫L=＿mm |
| |
|
| LUSOFO301 |
A |
1 |
E |
1 |
P |
2 |
L=950 |
選型舉例 |
|
