| 1、LRS-22DG恒流控制系統、恒流供水系統概述 |
 動畫效果演示 |
|
| 本系列LRS-22DG恒流控制系統，是一套用來測量控制出水管管口流量，通過 |
 |
| 調節安裝在出水管管口處閥門的開度，來實現恒流控制的裝置。該恒流控制系統 |
| 具有維持系統流量恒定、控制系統手/ 自動切換、系統瞬時流量與累計流量同屏 |
|
|
| 顯示、控制系統故障自診斷、測量數據自動存儲記憶、系統流量超低或超高報警 |
|
|
| 等功能。該恒流控制系統通過安裝在出水管網上的流量傳感器，把出水口的流量 |
| 信號轉變成0-10V等模擬信號送到變頻主控制器，再通過變頻主控制器的A/D轉換 |
| 模塊將模擬量轉換成數字量，同時變頻主控制器的 A/D轉換模塊也將流量設定值 |
| 轉換成數字量，兩個數據同時經過PID 控制模塊進行比較，主控制器將數據處理 |
| 結果以0-10V 等模擬信號反饋給調節閥，以改變閥門開度，達到恒流控制的目的 |
| 該恒流控制系統具有安裝使用方便、性能穩定、控制精度高、流量恒定、使用壽 |
|
|
| 命長、自動化程度高、功能完善等特點；有多種流量傳感器可供選擇，同時可選 |
|
|
| 用電動調節閥或氣動調節閥，全面適應有腐蝕性的、有揮發性的、有衛生要求的 |
|
|
| 易結晶、高溫、高壓、粘稠、易燃易爆的液體、氣體、蒸汽等流體介質恒流控制 |
|
|
| 現已廣泛應用于石油、化工、自來水廠、天然氣、鋼鐵、建材、冶金、煤礦開采 |
| 食品、飲料、乳業、釀酒、制藥、浴場、電力、造船等場合的恒流控制。 |
|
| 2、LRS-22DG恒流控制系統、恒流供水系統主要功能特點及其適用領域 |
| |
| 主要功能特點 |
|
適用領域 |
◆ 有電動調節閥或氣動調節閥可供選擇，適應各種環境下的恒流控制
|
◆ 石油、化工、石化、煤礦開采、冶金、鋼鐵、建材、天然氣 |
| ◆ 系統的瞬時流量值與累計流量值同屏顯示 |
◆ 自來水廠、煤氣傳輸、電力、陶瓷、紡織、造紙、化纖、橡膠 |
| ◆ 控制系統手/自動切換，自由操作 |
◆ 食品、飲料、乳業、釀酒、制藥、水產養殖、農業灌溉、畜牧業 |
| ◆ 恒流控制值任意設定，操作簡單 |
◆ 園林噴淋、環保、污水處理、水利檢測部門、部隊機關、學校 |
| ◆ 測量、控制精度高，系統流量穩定 |
◆ 造船、鐵路交通、鍋爐供水、浴場、大型公共建筑、智能建筑等 |
| |
|

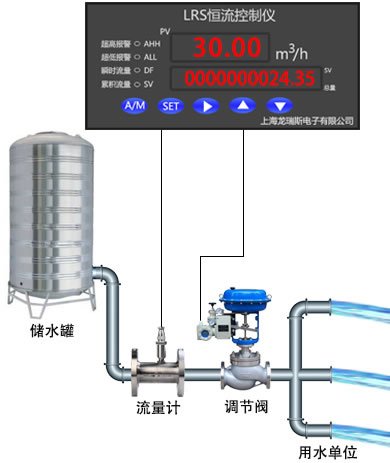

| 3、LRS-22DG恒流控制系統、恒流供水系統控制過程動畫演示及詳細說明 |
| |
|
|
| 該恒流控制系統典型用于恒流供水，還可以實現各種易燃易爆、有腐蝕性、有揮發性、易結晶、粘稠的液體、氣體、蒸汽等流體介質的恒流控制 |
|
| 以上為flash動畫，如你的電腦不能正常顯示播放該動畫，請單擊右邊下載并安裝 |
|
| 動畫說明：1、為了突出演示效果，每當?shù)竭_(dá)控制點時，動畫都進行了暫停（產品實際控制時沒有這種延時現象）； |
| 2、動畫中演示的是通過調節氣動調節閥的開度，來使系統流量保持恒定，實際應用中可也以根擇電動調節閥來實現恒流控制； |
| 3、動畫中所使用的氣動調節閥為氣開調節閥，閥門全閉狀態下電流值為4mA，全開狀態下電流值為20mA；也可以根據需要選擇氣關調節 |
| /閥，則閥門全開狀態下電流值為4mA，全閉狀態下電流值為20mA； |
| 4、動畫演示里設置的流量平衡點為25m3/h，超低報警點為223m/h，超高報警點為28m3/h；實際應用中用戶可以根據自己需要設置平衡 |
| /點和報警點；如設置平衡點為32.5m3/h，超低報警點為30.5m3/h，超高報警點為34m3/h等控制點； |
| 5、過程一演示的是系統啟動，調節閥開度逐漸增大，管道流量正常上升；過程二演示的是管道流量到達設定值，調節閥保持當前開度 |
| /系統流量恒定；過程三演示的是用戶增加管道流量減小，調節閥開度增大直到達到設定流量值；過程四演示的是管道流量異常上升 |
| /時的超高報警；過程五演示的用戶減少管道流量增大，調節閥開度減小直到達到設定流量值；過程六演示的管道流量異常下降時的 |
| /超低報警； |
| 6、設備通常狀態下都是工作在過程一、過程二、過程三和過程五狀態下，只是具備過程四和過程六的報警功能。 |
|
| 4、LRS-22DG恒流控制系統、恒流供水系統應用舉例 |
|
| 產品作用有：維持系統流量恒定（如浴場、鍋爐供水等）、實時顯示系統當前流量及累計流量（如自來水、天然氣供應等）、控制系統故障自 |
| /診斷（如化工、制藥、酒水生產線）、控制系統手/自動切換（如石油、電力、冶金等）、測量控制數據自動存儲記憶（如污水處 |
| /理、水利檢測等）、系統流量超低或超高報警（如水產養殖、園林噴淋、農業灌溉等） |
|
| 應用舉例一：某化工廠的二次供水系統，自來水從工廠的高層水塔經DN80的管道送向生產車間，車間生產線較長，用水時間不一，常因水管流量 |
| 不足影響了生產質量，用水量少時又因水管流量過大造成了水了跑漏，給車間的管理帶來了麻煩。為確保生產能穩定有效進行，工作人員需時常 |
| 手動調節出水總管管口處的閥門開度來控制水的流量，工作量非常大?，F(xiàn)要對該供水系統進行改造，要求改造后系統可以自動調節閥門開度，使 |
| 出水總管管口流量恒定在70m3/h，且當系統流量低于65m3/h或高于75m3/h時系統具有自動報警功能；另外，現場仍需保留手動控制功能，以方便 |
| 年檢調試。 |
| 選型： |
LRS-22DG-1A-80B-3G-5K-1DN80 |
，選擇DN80的標準型流量傳感器及DN80的電動調節閥，系統出廠時已將流量平衡點設置為70m3/h，流量超 |
|
| 低報警點設置為65m3/h，流量超高報警點設置為75m3/h。客戶收到貨后將流量傳感器及調節閥安裝在車間出水總管管口處（調節閥靠近管口安裝） |
| 恒流控制主機安裝在控制室，按隨貨提供的接線圖連接好信號線及電源線即可。工作時操作人員只需按下控制主機上的啟動按鈕，現場的調節閥 |
| 門便開始打開，當現場用水量大時控制主機便發出信號增大調節閥開度，現場用水量小時控制主機便發出信號減小調節閥開度，調節閥的開度剛 |
| 好使出水總管管口處的流量保持在70m3/h；且當出水管總管口流量小于65m3/h或高于75m3/h時，系統會發出聲光蜂鳴報警，提醒值班人員到達現 |
| 場進行處理。另外系統仍保留手動控制功能，年檢時只需將切換開關從自動控制切換為手動控制，便可在現場進行手動調試。 |
|
| 應用舉例二：某科學研究院的供水系統，自來水從研究院外的高層水塔經DN65的管道送向研究院，再通過分管送向各個實驗室，因各種科學實驗 |
| 對水的需求量及用水時間不同，多個實驗室同時用水時，常因管道水流量不足而影響實驗結果；用水量少時又因管道流量過大，水的跑漏現象嚴 |
| 重，而使實驗室內過于潮濕影響了實驗結果?，F(xiàn)要對該研究院的供水系統進行改造，要求改造后系統可以進行自動調節控制，使研究院出水總管 |
| 口的流量恒定在60m3/h，且管道的流量情況及實驗室的總用水情況可以在值班室實時觀測到；另外，當管道流量大于62.5m3/h或低于57.5m3/h時 |
| 系統可以發出報警提醒值班人員進行處理。需注意的是實驗室內有多種易燃易爆化學試劑。 |
| 選型： |
LRS-22DG-1A-65B-3G-6P-1DN65 |
，選擇DN65的標準型流量傳感器及DN65的氣動調節閥，系統出廠時已將流量平衡點設定為60m3/h，流量超 |
|
| 低報警點設定為57.5m3/h，流量超高報警點設定為62.5m3/h?？蛻羰盏截浐髮⒘髁總鞲衅骷皻鈩?dòng)調節閥安裝在研究院出水管總管口處（調節閥靠 |
| 近管口安裝），恒流控制主機安裝在值班室，按隨貨提供的接線圖連接好信號線及電源線即可。工作時只需按下恒流控制主機上的啟動按鈕，調 |
| 節閥門便開始打開，當有多個實驗室同時用水時，系統檢測到用水量大，自動增大閥門開度；當只有較少數實驗室用水時，系統檢測到用水量小 |
| 自動減小閥門開度，使出水管管口的流量恒定在60m3/h；且管道的瞬時流量值及累計流量值在恒流控制主機上實時顯示出來，值班人員可以隨時 |
| 觀測到管道的流量情況；另外，當管道流量低于57.5m3/h或高于62.5m3/h時，系統會發出聲光報警，提醒值班人員及時到場處理。 |
|
| 5、LRS-22DG恒流控制系統、恒流供水系統技術參數 |
| |
控制對象
|
液體、氣體、蒸汽
|
|
被控管道口徑
|
DN10～DN800等（更大口徑可訂做）
|
輸出信號
|
控制輸出，頻率輸出，脈沖輸出等
|
防護等級
|
防護等級IP65
|
精度等級
|
±0.5%
|
主控制器饋電
|
主機自帶24VDC穩壓饋電，可為傳感器提供恒定直流電源
|
控制范圍
|
0.1-999999m3/h
|
主控制器尺寸
|
160×80×90 單位 mm
|
工作壓力
|
0.1～25.0MPa等可選（更大工作壓力請文字注明）
|
主控制器開孔尺寸
|
152± 1 × 76 ± 0.7 單位 mm
|
響應靈敏
|
0.01s～16s 連續可調
|
傳感器安裝方式
|
法蘭、法蘭夾裝、螺紋、插入式等可選
|
穩定性能
|
長期工作穩定性優于0.1%FS
|
振動影響
|
在任何方向上振動頻率200Hz 時，所引起的誤差為 |
工作電源
|
220VAC、110VAC、24VDC等可選（默認220VAC）
|
|
量程范圍的0.05%/g（可忽略不計）
|
安裝方式
|
墻裝室內型、墻裝戶外型等可選 |
指示方式
|
8位LED顯示累積總量與恒流值，5位LED顯示瞬時值
|
環境條件
|
|
報警設置
|
在量程范圍內報警數值用戶可連續任意設定
|
相對濕度
|
5%～95%
|
控制設置
|
在量程范圍內控制數值用戶可連續任意設定
|
環境溫度
|
-30℃ ～＋75℃
|
使用壽命
|
設備正常使用平均壽命為8～10年
|
介質溫度
|
-40℃ ～＋300℃（需適配不同傳感器）
|
特殊說明
|
可接受特殊功能訂制
|
被控閥門電源
|
DC24V、220VAC、380VAC等
|
貯藏溫度 |
－40～＋100℃ |
| 被控閥門口徑 |
DN10～DN800等（更大口徑可訂做） |
|
|
|
| |
| 6、LRS-22DG恒流控制系統、恒流供水系統技術選型 |
| |
|
| LRS-22DG |
恒流控制系統（控閥恒流型） |
| |
代碼 |
安裝方式 |
| 1 |
墻裝室內型 |
| 2 |
墻裝戶外型 |
| |
代碼 |
被控介質 |
| A |
液體 |
| B |
氣體 |
| C |
蒸汽 |
| |
代碼 |
管道口徑（直接填入口徑尺寸）訂做特殊要求請文字注明 |
| ▁ |
DN10、DN15、DN20、DN32、DN40、DN50、DN65…DN200…DN400…DN800等可選 |
| |
代碼 |
工作壓力 |
| B |
0.6MPa |
| C |
1.0MPa |
| D |
1.6MPa |
| E |
4.0MPa |
| F |
訂做更大工作壓力請文字注明 |
| |
代碼 |
本控制系統自身工作電源類型 |
| 3 |
AC220V |
| 4 |
AC380V |
| 5 |
DC24V |
| |
代碼 |
介質溫度 |
| G |
-10～75℃ |
| H |
-25～120℃ |
| J |
-30～180℃ （限于蒸汽） |
| |
代碼 |
被控調節閥類型 |
| 5 |
電動型 |
| 6 |
氣動型 |
| |
代碼 |
被控調節閥的電源類型 |
| K |
AC220V |
| L |
AC380V |
| M |
DC24V |
| P |
氣動調節閥無需電壓 |
| |
代碼 |
是否帶調節閥 |
| 1 |
是 |
| 2 |
否 |
| |
代碼 |
調節閥口徑（橫線上直接填入口徑） |
| ▁ |
DN10、DN15、DN20、DN32、DN40、DN50 |
| DN60、DN100…DN200…DN800等可選 |
| |
|
| LRS-22DG |
1 |
A |
80 |
D |
3 |
G |
6 |
P |
1 |
DN80 |
 |
選型舉例 |
|
|
