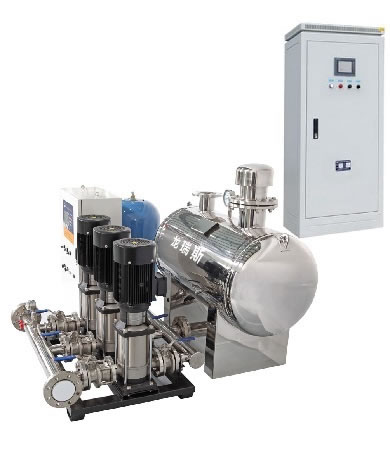

| 1、LRS-98H恒壓控制系統、恒壓供水系統概述 |
 動畫效果演示 |
|
| 恒壓系統是國民生產生活中的十分重要的一環，由于安全生產的和供水質量的 |
 |
| 需要，對恒壓供水壓力有著嚴格的要求。傳統供水方式占地面積大、水質易污染 |
| 基建投資多，主要的缺點是水壓不能保持恒定，經常會導致部分設備故障不能正 |
| 常工作，本系列LRS-98H 全新恒壓控制系統在傳統控制系統基礎上進行全面升級 |
| 具有維持水壓恒定、控制系統手/ 自動切換、多臺水泵自動切換運行、系統睡眠 |
|
|
| 與喚醒、在線調制PID 參數、超壓或失壓報警、泵組及線路保護檢測報警等功能 |
|
|
| 本系列LRS-98H 恒壓控制系統通過安裝在出水管網上的壓力傳感器，把出水口壓 |
| 力轉換成0～10V的電壓信號送到變頻主控器，再通過變頻器的A/D 轉換模塊，將 |
| 模擬量轉換成數字量，同時變頻器的A/D 轉換模塊也將壓力的設定值轉換成數字 |
| 量兩個數據同時經過PID控制模塊進行比較，PID根據變頻器的參數設置進行數據 |
| 處理，并將數據處理的結果以運行頻率的形式進行輸出控制，能按照水壓恒定的 |
| 需要，將0-50Hz的頻率信號供給水泵電機，調整水泵轉速，進而調節管道供水量 |
| 該恒壓控制技術合理、壓力恒定、操作方便、運行可靠、節約電能、自動化程度 |
|
|
| 高、水泵電機軟啟動徹底消除了水錘、多種壓力傳感器供選擇可控介質廣等優點 |
|
|
| 現已廣泛用于自來水廠、加壓泵房、鍋爐供水、石油、天然氣、采礦、鋼鐵、化 |
| 工、食品、制藥、酒業、飲料、農業灌溉、園林噴淋、消防供水、暖氣供應、浴 |
| 場、學校、部隊機關、廣場音樂噴泉等場合的恒壓控制。 |
|
| 2、恒壓控制系統、無負壓供水系統主要功能特點及其適用領域 |
| |
| 主要功能特點 |
|
適用領域 |
◆ 采用合理的恒壓控制技術，使系統壓力保持恒定
|
◆ 石油、采礦、鋼鐵、建材、鐵路交通、化工、食品、制藥、飲料 |
| ◆ 多臺水泵自動切換運行，切換時間自由設定 |
◆ 恒壓噴淋、污水泵站、污水處理、加壓泵房、雨污水泵站、冷卻水 |
| ◆ 測量量程可選可定做，多種壓力傳感器可選，適用于各種待測介質 |
◆ 農業灌溉、園林噴淋、水景和音樂噴泉系統、高壓水洗設備、學校 |
| ◆ 根據管網壓力自動控制水泵出水量，減少了水的跑、漏現象 |
◆ 賓館、酒店、大型公共建筑、循環供水系統、浴場、部隊機關 |
| ◆ 優化的節能控制軟件，使水泵實現大限度地節能運行 |
◆ 自來水廠、自來水供水、生活小區供水、消防供水、鍋爐供水 |
| |
| 3、恒壓控制系統、恒壓供水系統產品優點 |
| |
| ? 恒壓供水技術因采用變頻器改變電動機電源頻率，而達到調節水泵轉速改變水泵出口壓力，比靠調節閥門控制水泵出口壓力的方式，具有降低 |
| 管道阻力，大大減少截流損失的效能特點。 |
| ? 由于變量泵工作在變頻工況，在其出口流量小于額定流量，泵轉速降低，減少了軸承的磨損和發熱，延長泵和電動機的機械使用壽命。 |
| ? 水泵電動機采用軟啟動方式，按設定的加速時間加速，避免了電動機啟動時的電流沖擊，對電網電壓造成波動的影響，同時也避免了電動機突 |
| 然加速造成泵系統的喘振，徹底消除水錘現象。 |
| ? 實現恒壓自動控制，不需要操作人員頻繁操作，降低了人員的勞動強度，節省了人力。 |
| ? 多種壓力傳感器可供選擇，全面適應腐蝕性液體、高溫、高壓、粘稠、有揮發性的、有衛生要求的、易燃易爆的液體、氣體、蒸汽。 |
| |
|
| 4、LRS-98H恒壓控制系統、恒壓供水系統控制過程動畫演示及詳細說明 |
| |
|
|
| 本恒壓控制系統典型用于恒壓供水，同時也能對空氣、蒸汽、天然氣、工業有機潤滑劑、油脂、飲料等各種流體介質進行恒壓控制 |
|
| 以上為flash動畫，如你的電腦不能正常顯示播放該動畫，請單擊右邊下載并安裝 |
|
| 動畫說明：1、為了突出演示效果，每當?shù)竭_控制點時，動畫都進行了暫停（產品實際控制時沒有這種延時現象）； |
| 2、動畫中只演示了一臺水泵的運行情況，實際工作中可以多臺水泵自動切換運行，切換時間可設定，防止水泵長時間不用銹蝕； |
| 3、動畫以恒壓供水進行演示，該恒壓控制系統能實現的被控介質很多，如空氣、蒸汽、天然氣、工業有機潤滑劑、油脂、飲料等； |
4、動畫里的平衡點是6公斤、超壓報警點是6.8公斤、失壓報警點是5.2公斤，用戶可以根據實際需要任意設定
|
| /如：8公斤、8.5公斤、7.5公斤等，可以自由設定、不受限制，只需選取相應量程的壓力傳感器即可； |
| 5、過程一演示的是系統剛啟動時水泵全速運轉，管道壓力正常上升；過程二演示的是接近設定值時，變頻器調節水泵轉速直至達到平 |
| /衡值；過程三演示的是用戶增加時管道壓力降低，變頻器調高水泵轉速直至達到平衡值；過程四演示的是用戶減少時管道壓力增大 |
| /變頻器降低水泵轉速直至達到平衡值；過程五演示的是沒有用戶時變頻器調節水泵轉速至休眠；過程六演示的是壓力異常上漲時的 |
| /報警；過程七演示的是壓力異常下降時的報警（這兩種都是假設的）； |
| 6、設備通常狀態下都是工作在過程一、過程二、過程三、過程四和過程五狀態下，只是具備過程六和過程七的報警功能。 |
|
| 5、恒壓控制系統、無負壓供水系統應用舉例 |
|
| 產品作用有：維持水壓恒定（如園林噴淋、廣場音樂噴泉等）、控制系統手/自動切換（如連續生產線的冷卻水、循環水等）、多臺水泵自動切換 |
| /運行（如自來水廠、雨污水泵站等）、系統睡眠與喚醒（如小區供水、消防供水系統等）、超壓報警（天然氣供應、石油管道等） |
| /失壓報警（如高壓水洗設備、加壓泵房等）、泵組及線路保護檢測報警（如飲料、酒水、制藥等生產車間）。 |
|
| 應用舉例一：某學校的師生宿舍供水系統，由一大型水塔通過兩臺AC380V、7.5kw的水泵（一用一備）對其進行供水，因人員眾多生活用水量較大 |
| 且樓層高低不一，從而造成用水高峰期高樓層的用水很不方便，管理人員經常要對供水水泵進行開關的控制，勞動量很大，為了解決師生正常用水 |
| 問題，節約用電，現需對該供水系統進行改造。自來水通過DN50的管道流出，改造后希望出水管的壓力能恒定在5公斤，上課期間無用水系 |
| 統自動休眠，有用水時系統立馬被喚醒，且當管道壓力低于4.5公斤或高于5.5公斤時，系統會發出失壓或超壓報警，提醒值班人員 |
| 到達現場處理。 |
| 選型： |
LRS-98H-1A-50B-3G-6L-7.5A01 |
，使用標準型壓力傳感器，量程選定在0-6公斤，系統出廠已將壓力的平衡點設置在5公斤 |
|
| 超壓報警點5.5公斤，失壓報警點4.5公斤。用戶收到貨后只需將壓力傳感器安裝在樓層出水管管口處、變頻主控制器安裝在值班 |
| 室、按圖紙接上電源及信號線即可。安裝好后變頻主控制器會根據壓力傳感器給定的信號（0V 對應0公斤壓力，10V對應6公斤壓力）調節水泵轉 |
| 速，從而控制進水量，使出水管管口壓力恒定在5公斤，且當管道壓力高于5.5公斤或低于4.5公斤時，系統會發出聲光蜂 |
| 鳴報警，提醒值班人員到場處理。同時，兩臺水泵可自由切換工作，具體切換時間用戶可自行設定，避免一臺水泵長時間工作燒毀電機或長時間 |
| 不用而銹蝕。 |
|
| 應用舉例二：某高層浴場的熱水供應系統，水經加熱后貯入保溫儲罐內，用兩臺AC380V、11kw的水泵（一用一備）經DN80的熱水管輸向浴場，因 |
| 浴場較大用戶較多，用水高峰期時常因管道壓力小熱水供應不足而遭到客戶投訴， 凌晨用戶少時常因管道水壓過大而導致熱水的跑、漏，造成了 |
| 水資源及電能的浪費?，F(xiàn)要對該熱水供應系統進行改造，要求改造后熱水出水管管口壓力能恒定在3 公斤；且為了能安全正常的經營，出 |
| 水管管口壓力不得低于2.5公斤、高于3.5公斤；另外，在凌晨無用水時，在確保管道壓力恒定在 3 公斤的情況下系統可以自動休 |
| 眠節能，一旦檢測到管道壓力低于3公斤，系統自動被喚醒重新工作。 |
| 選型： |
LRS-98H-1A-80B-3G-6L-11A01 |
，選用高溫型壓力傳感器，量程選定在0-6公斤，系統出廠已將壓力平衡點設置為3公斤，超 |
|
| 壓報警點設置為3.5 公斤，失壓報警點設置為2.5公斤。用戶收到貨后將壓力傳感器安裝在浴場熱水出水管總管口處、按接線圖紙 |
| 連接好信號線及電源線。工作時變頻主控制器通過壓力傳感器反饋的壓力信號與事先設定的壓力平衡值（3公斤）進行比較，來調節水泵轉速，進 |
| 而調節進水量，使熱水出水管管口的壓力合適恒定在3 公斤，且若因水泵或變頻器故障不能進行調節時，當管道壓力高于3.5 公斤或低于 |
| 2.5 公斤時，系統會發出聲光蜂鳴報警，提醒工作人員到達現場進行處理。凌晨無客戶用水時，系統會自動休眠節能，一旦檢測到有用戶 |
| 用水時，系統會立馬被喚醒重新工作，從而節約電能和減少水的流失，并提高客戶的滿意度和幸福體驗度。 |
|
| 6、恒壓控制系統、無負壓供水系統技術參數 |
| |
測量對象
|
液體、氣體、蒸汽
|
|
被控管道口徑
|
DN10～DN800等（更大口徑可訂做） |
輸出信號
|
控制輸出，頻率輸出，脈沖輸出等 |
防護等級 |
防護等級IP65 |
| 精度等級 |
±0.5% |
主控制器饋電 |
主機自帶24VDC穩壓饋電，為傳感器提供恒定直流電源 |
控制范圍
|
0.5-240公斤等可選（更大工作壓力請文字注明） |
主控制器尺寸
|
160×80×90 單位 mm
|
工作壓力
|
0.5-240公斤等可選（更大工作壓力請文字注明）
|
開孔尺寸
|
152±1×76±0.7 單位 mm
|
響應靈敏
|
0.01s～16s 連續可調
|
傳感器安裝方式 |
螺紋、法蘭、卡箍（可定制） |
穩定性能
|
長期工作穩定性優于0.1%FS
|
振動影響
|
在任何方向上振動頻率200Hz 時，所引起的誤差為 |
工作電源
|
220VAC、110VAC、24VDC等可選（默認220VAC）
|
|
量程范圍的0.05%/g（可忽略不計）
|
安裝方式
|
墻裝室內型、墻裝戶外型等可選 |
指示方式 |
4位LED顯示當前值與目標值 |
環境條件
|
|
報警設置
|
在量程范圍內報警數值用戶可連續任意設定
|
| 相對濕度 |
5%～95% |
控制設置
|
在量程范圍內控制數值用戶可連續任意設定
|
| 環境溫度 |
-30～+75℃ |
使用壽命
|
設備正常使用平均壽命為8～10年
|
介質溫度
|
-40℃～+300℃（需適配不同傳感器） |
特殊說明
|
可接受特殊功能訂制
|
| 控泵功率 |
0.75kw～3kw～110kw等可選（更大功率請文字注明） |
貯藏溫度 |
－40～＋100℃ |
| 被控泵電源 |
220VAC、380VAC等 |
|
|
|
| |
| 7、LRS-98H恒壓控制系統、恒壓供水系統技術選型 |
| |
|
| LRS-98H |
恒壓控制系統 |
| |
代碼 |
安裝方式 |
| 1 |
墻裝室內型 |
| 2 |
墻裝戶外型 |
| |
代碼 |
被控介質 |
| A |
液體 |
| B |
氣體 |
| C |
蒸汽 |
| |
代碼 |
管道口徑（直接填入口徑尺寸）訂做特殊要求請文字注明 |
| ▁ |
DN10、DN15、DN20、DN32、DN40、DN50、DN65…DN200…DN400…DN800等可選 |
| |
代碼 |
恒壓范圍 |
| B |
0～6bar （公斤）可調 |
| C |
0～10bar （公斤）可調 |
| D |
0～16bar （公斤）可調 |
| E |
0～40bar （公斤）可調 |
| F |
訂做更大工作壓力請文字注明 |
| |
代碼 |
本身工作電源類型 |
| 3 |
AC220V |
| 4 |
AC110V |
| 5 |
DC24V |
| |
代碼 |
介質溫度 |
| G |
-10～75℃ |
| H |
-25～120℃ |
| J |
-30～180℃ （限于蒸汽） |
| |
代碼 |
控制類型 |
| 5 |
一拖一 （一臺變頻器拖一臺泵） |
| 6 |
一拖二 （一用一備） |
| 7 |
一拖四 （二用二備） |
| 8 |
一拖四 （四臺泵循環啟動） |
| 9 |
訂做特殊控制要求請文字注明 |
| |
代碼 |
被控泵的電源類型 |
| K |
AC220V |
| L |
AC380V |
| |
代碼 |
控泵功率（橫線上直接填入功率） |
| ▁ |
0.75kw、1.1kw、2.2kw、3kw、5.5kw |
| 7.5kw、11kw、15.5kw…110kw等可選 |
| |
代碼 |
是否帶泵 |
| A01 |
否 |
| B02 |
是 |
| |
|
| LRS-98H |
1 |
A |
80 |
B |
3 |
G |
6 |
L |
11 |
A01 |
 |
選型舉例 |
|
|
