| 1、氣動執行器概述 |
  |
|
| 本系列氣動執行器是用氣壓力驅動啟閉或調節閥門的執行裝置，又被稱氣動 |
| 執行機構或氣動裝置，不過一般通俗的稱之為氣動頭。 |
| 本系列氣動執行器的執行機構和調節機構是統一的整體，其執行機構有薄膜 |
| 式、活塞式、撥叉式和齒輪齒條式?；钊叫谐涕L(zhǎng)，適用于要求有較大推力的場 |
| 合；而薄膜式行程較小，只能直接帶動閥桿；撥叉式氣動執行器具有扭矩大、空 |
| 間小、扭矩曲線更符合閥門的扭矩曲線等特點，但是不很美觀，常用在大扭矩的 |
| 閥門上；齒輪齒條式氣動執行機構具有結構簡單，動作平穩可靠，并且具有安全 |
| 防爆等優點，在發電廠、化工、煉油、冶金、采礦等對安全要求較高的生產過程 |
| 中有廣泛的應用。 |
| 2、氣動調節器性能和設計特點 |
|
| ◆ 緊湊的雙活塞齒輪齒條機構，角行程輸出； |
| ◆ 標準連接法蘭更換和安裝更方便； |
| ◆ 四方、扁平輸出軸頂部易于手動操作； |
| ◆ 缸體材料為不銹鋼和壓鑄鋁合金。 |
|
| 3、氣動執行器工作原理 |
|

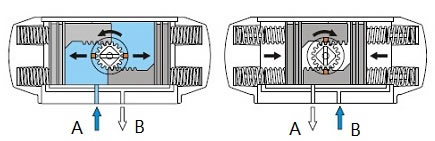

| 雙作用氣動執行器工作原理 |
|
單作用帶彈簧復氣動執行器工作原理 |
 |
 |
| 當氣源壓力從氣口A進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸 |
當氣源壓力從氣口A進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸
|
| 兩端方向移動，兩端氣腔的空氣通過氣口B排出，同時使兩活塞齒條同 |
兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口B排出 |
| 步帶動輸出軸 (齒輪)逆時針?lè)较蛐D(zhuǎn) 。反之氣源壓力從氣口A進入氣 |
同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針?lè)较蛐D(zhuǎn)。 在氣源壓 |
| 缸兩端氣腔時，使兩活塞向氣缸中間方向移動 ，中間氣腔的空氣通過 |
力經過電磁閥換向后， 氣缸的兩活塞在彈簧的彈力下向中間方向移動 |
| 氣口B排出同時使兩活塞齒條同步帶動輸出軸 (齒輪)順時針?lè)较蛐D(zhuǎn)。 |
中間氣腔的空氣從氣口A排出， 同時使兩活塞齒條同步帶動輸出軸(齒 |
| （如果把活塞相對反方向安裝，輸出軸即變?yōu)榉聪蛐D(zhuǎn)） |
輪)順時針?lè)较蛐D(zhuǎn)。（如果把活塞相對反方向安裝，彈簧復位時輸出 |
| |
軸即變?yōu)榉聪蛐D(zhuǎn)） |
|
|
| 4、氣動執行器技術參數 |
|
| 指 示 器 |
標準指示器，便于安裝限位開關、定位器等閥門附件 |
|
軸承、導板 |
采用低摩擦、長壽命復合材料，避免了金屬與金屬的直 |
| 輸 出 軸 |
鍍鎳合金鋼、高精度一體式輸出軸 |
|
接接觸，維修更換簡單方便。 |
| |
可根據客戶要求定制尺寸和不銹鋼材料 |
使用流體 |
空氣、無腐蝕性氣體和油 |
| 缸 體 |
壓鑄鋁合金缸體可以采用硬質氧化、環氧樹脂噴涂 |
壓力范圍 |
雙作用1～10巴(Bar)，單作用2～10巴(Bar) |
| |
PTFE涂層或鍍鎳滿足不同要求 |
環境溫度 |
標準型(使用丁腈橡膠O型圈)-20℃～+80℃ |
| 蓋 體 |
壓鑄鋁合金表面金屬粉末噴涂各種顏色或鍍鎳處理 |
|
低溫型(使用硅橡膠O型圈) -40℃～+80℃ |
| 活 塞 |
雙活塞齒條、采用鑄鋁硬質氧化或者鑄鋼鍍鋅處理，安裝位 |
|
高溫型(使用氟橡膠O型圈) -20℃～+150℃ |
| |
置對稱、運作迅速、使用壽命長，簡單的顛倒活塞可以改變 |
行程調整 |
在90度位置有±4度的可調范圍 |
| |
旋轉方向。 |
潤 滑 |
在正常工作條件下，不需添加潤滑劑 |
|
|
|
| 4、氣動執行器輸出力矩 |
|
| 1、單作用執行器輸出力矩 單位：Nm |
單作用執
行器型號 |
單側彈簧
數量 |
輸入氣源壓力（單位：bar） |
彈簧輸出力矩 |
| 3 |
4 |
5 |
6 |
7 |
8 |
| 0° |
90° |
0° |
90° |
0° |
90° |
0° |
90° |
0° |
90° |
0° |
90° |
0° |
90° |
| SR-45 |
3 |
4.7 |
2.2 |
7.6 |
5.1 |
10.6 |
8.1 |
13.5 |
11 |
16.4 |
13.9 |
19.3 |
16.8 |
4 |
6.5 |
| 4 |
|
|
6.2 |
2.9 |
9.2 |
5.9 |
12.1 |
8.8 |
15 |
11.7 |
17.9 |
14.6 |
5.4 |
8.7 |
| 5 |
|
|
|
|
7.8 |
3.7 |
10.7 |
6.6 |
13.6 |
9.5 |
16.5 |
12.4 |
6.8 |
10.9 |
| 6 |
|
|
|
|
|
|
9.4 |
4.5 |
12.3 |
7.4 |
15.2 |
10.3 |
8.1 |
13 |
| SR-63（60） |
3 |
13.3 |
5.5 |
20.3 |
12.5 |
27.3 |
19.5 |
34.3 |
26.5 |
41.3 |
33.5 |
48.3 |
40.5 |
7.6 |
15.4 |
| 4 |
|
|
17.7 |
7.3 |
24.7 |
14.3 |
21.7 |
21.3 |
38.7 |
28.3 |
45.7 |
35.3 |
10.2 |
20.6 |
| 5 |
|
|
|
|
22.2 |
9.2 |
29.2 |
16.2 |
36.2 |
23.2 |
43.2 |
30.2 |
12.7 |
25.7 |
| 6 |
|
|
|
|
|
|
26.6 |
11 |
33.6 |
18 |
40.6 |
25 |
15.3 |
30.9 |
| SR-83（85） |
3 |
26.4 |
14.4 |
41.5 |
29.5 |
56.6 |
44.6 |
71.7 |
59.7 |
86.8 |
74.8 |
101 |
89.9 |
18.9 |
30.9 |
| 4 |
|
|
35.2 |
19.2 |
50.3 |
34.3 |
65.4 |
49.4 |
80.5 |
64.5 |
95.7 |
79.6 |
25.2 |
41.2 |
| 5 |
|
|
|
|
44 |
23.9 |
59.1 |
39 |
74.2 |
54.1 |
89.3 |
69.2 |
31.5 |
51.6 |
| 6 |
|
|
|
|
|
|
52.8 |
28.7 |
67.9 |
43.8 |
83 |
58.9 |
37.8 |
61.9 |
| SR-105 |
3 |
37.3 |
11.5 |
62.8 |
37 |
88.2 |
62.4 |
113 |
87.9 |
139 |
113 |
164 |
138 |
39.1 |
64.9 |
| 4 |
|
|
49.8 |
15.3 |
75.2 |
40.7 |
100 |
66.2 |
126 |
91.7 |
151 |
117 |
52.1 |
86.6 |
| 5 |
|
|
|
|
62.2 |
19.3 |
87.7 |
44.8 |
113 |
70.3 |
138 |
95.8 |
65.1 |
108 |
| 6 |
|
|
|
|
|
|
74.6 |
23.8 |
100 |
49.3 |
125 |
74.8 |
78.2 |
129 |
| SR-125 |
3 |
74.4 |
19 |
124 |
69 |
174 |
119 |
223 |
168 |
274 |
218 |
324 |
268 |
73.6 |
129 |
| 4 |
|
|
99.8 |
26 |
149 |
76 |
199 |
125 |
249 |
175 |
299 |
225 |
98.2 |
172 |
| 5 |
|
|
|
|
126 |
33 |
175 |
82 |
225 |
132 |
275 |
182 |
122 |
215 |
| 6 |
|
|
|
|
|
|
150 |
39 |
200 |
89 |
250 |
139 |
147 |
258 |
| SR-140 |
3 |
158 |
39 |
241 |
122 |
324 |
205 |
407 |
288 |
490 |
371 |
573 |
454 |
91.3 |
210 |
| 4 |
|
|
211 |
51 |
294 |
134 |
377 |
217 |
460 |
300 |
543 |
383 |
121 |
281 |
| 5 |
|
|
|
|
263 |
64 |
346 |
147 |
429 |
230 |
512 |
313 |
152 |
351 |
| 6 |
|
|
|
|
|
|
316 |
77 |
399 |
160 |
482 |
243 |
182 |
421 |
| SR-160 |
3 |
207 |
29 |
334 |
156 |
461 |
283 |
587 |
409 |
714 |
536 |
840 |
662 |
172 |
350 |
| 4 |
|
|
276 |
39 |
403 |
166 |
529 |
292 |
656 |
419 |
782 |
545 |
230 |
467 |
| 5 |
|
|
|
|
345 |
49 |
471 |
175 |
598 |
302 |
724 |
428 |
288 |
584 |
| 6 |
|
|
|
|
|
|
414 |
59 |
541 |
186 |
667 |
312 |
345 |
700 |
| SR-210 |
3 |
532 |
127 |
808 |
403 |
1084 |
679 |
1360 |
955 |
1636 |
1231 |
1912 |
1507 |
296 |
701 |
| 4 |
|
|
709 |
169 |
985 |
445 |
1261 |
721 |
1537 |
997 |
1813 |
1273 |
395 |
935 |
| 5 |
|
|
|
|
886 |
211 |
1162 |
487 |
1438 |
763 |
1714 |
1039 |
494 |
1169 |
| 6 |
|
|
|
|
|
|
1063 |
253 |
1339 |
529 |
1615 |
805 |
593 |
1403 |
| SR-270 |
3 |
810 |
51 |
1274 |
515 |
1791 |
1032 |
2201 |
1442 |
2664 |
1905 |
3128 |
2369 |
580 |
1339 |
| 4 |
|
|
1080 |
69 |
1597 |
586 |
2007 |
996 |
2470 |
1459 |
2934 |
1923 |
774 |
1785 |
| 5 |
|
|
|
|
1404 |
139 |
1814 |
549 |
2277 |
1012 |
2741 |
1476 |
967 |
2232 |
| 6 |
|
|
|
|
|
|
1621 |
103 |
2084 |
566 |
2548 |
1030 |
1160 |
2678 |
| SR-300 |
3 |
1096 |
292 |
1731 |
927 |
2367 |
1563 |
3002 |
2198 |
3637 |
2833 |
4273 |
3469 |
810 |
1614 |
| 4 |
|
|
1461 |
389 |
2097 |
1025 |
2732 |
1660 |
3367 |
2295 |
4003 |
2931 |
1080 |
2152 |
| 5 |
|
|
|
|
1827 |
487 |
2462 |
1122 |
3097 |
1757 |
3733 |
2393 |
1350 |
2690 |
| 6 |
|
|
|
|
|
|
2192 |
584 |
2827 |
1219 |
3463 |
1855 |
1620 |
3228 |
| SR-350 |
3 |
1733 |
405 |
2725 |
1357 |
3676 |
2308 |
4627 |
3259 |
5597 |
4211 |
6530 |
5162 |
1080 |
2418 |
| 4 |
|
|
2365 |
541 |
3316 |
1492 |
4267 |
2443 |
5219 |
3395 |
6170 |
4346 |
1440 |
3264 |
| 5 |
|
|
|
|
2956 |
676 |
3907 |
1627 |
4859 |
2579 |
5810 |
3530 |
1800 |
4080 |
| 6 |
|
|
|
|
|
|
3407 |
811 |
3999 |
1763 |
4950 |
2714 |
2660 |
4896 |
| SR-400 |
3 |
2418 |
584 |
3775 |
1921 |
5131 |
3277 |
6487 |
4633 |
7844 |
5990 |
9200 |
7346 |
1650 |
3504 |
| 4 |
|
|
3225 |
752 |
4581 |
2109 |
5937 |
3466 |
7294 |
4822 |
8650 |
6178 |
2200 |
4672 |
| 5 |
|
|
|
|
4031 |
941 |
5387 |
2297 |
6744 |
3654 |
8100 |
5010 |
2750 |
5840 |
| 6 |
|
|
|
|
|
|
4837 |
1129 |
6194 |
2488 |
7550 |
3842 |
3300 |
7008 |
|
| 2、雙作用執行器輸出力矩 單位：Nm |
雙作用執行機
構型號 |
輸入氣源壓力（單位：bar） |
| 2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| DA-32 |
2.3 |
3.5 |
4.7 |
5.9 |
7.7 |
8.2 |
9.4 |
9.7 |
11.8 |
| DA-45 |
5.8 |
8.7 |
11.6 |
14.6 |
17.5 |
20.4 |
23.3 |
26.3 |
29.2 |
| DA-63（60） |
13.9 |
20.9 |
27.9 |
34.9 |
41.9 |
48.9 |
55.9 |
62.8 |
69.8 |
| DA-83（85） |
30.2 |
45.3 |
60.4 |
75.5 |
90.6 |
105.7 |
120.8 |
135.9 |
151 |
| DA-105 |
50.9 |
76.4 |
101.9 |
127.3 |
152.8 |
178.3 |
203.8 |
229.3 |
254.7 |
| DA-125 |
55 |
148 |
198 |
248 |
297 |
347 |
397 |
446 |
496 |
| DA-140 |
166 |
249 |
332 |
415 |
498 |
581 |
664 |
747 |
830 |
| DA-160 |
253 |
379 |
506 |
633 |
759 |
886 |
1012 |
1139 |
1266 |
| DA-2100 |
552 |
828 |
1104 |
1380 |
1656 |
1932 |
2208 |
2484 |
2760 |
| DA-270 |
927 |
1390 |
1854 |
2317 |
2781 |
3244 |
3708 |
4171 |
4635 |
| DA-300 |
1270 |
1906 |
2541 |
3177 |
3812 |
4447 |
5038 |
5718 |
6354 |
| DA-350 |
1920 |
2853 |
3805 |
4756 |
5707 |
6659 |
7610 |
8561 |
9513 |
| DA-400 |
2712 |
4068 |
5425 |
6781 |
8137 |
9494 |
10850 |
12206 |
13560 |
|
