| 1、1011投入式液位變送器概述 |
 詳細資料下載 |
|
|
| 本系列1011投入式液位變送器采用優質高精度、高穩定性的擴散硅傳感芯片 |
 |
| 通過精密模擬放大電路，經過溫度補償和線性校正，將被測液體的液位信號轉換 |
| 成與之對應的4-20mADC的標準電流信號輸出。高品質的傳感器、精湛的封裝技術 |
| 以及合理的裝配工藝確保了該產品的優異性能。傳感器部分可直接投入到液體中 |
| 安裝使用十分方便。本產品接液隔離膜片材質316L不銹鋼可以抵御多種腐蝕性液 |
| 體的侵蝕，IP68整體防護，從而保證客戶安心使用。 |
| |
|
| 2、1011投入式液位變送器主要功能特點及其適用領域 |
| |
| 主要功能特點 |
|
適用領域 |
| ◆ 感測介質液位，轉換成4-20mADC的標準電流信號輸出 |
◆ 污水處理、環保凈化、水利檢測、自來水廠等 |
| ◆ 傳感器部分直接投到待測液體中，安裝使用十分方便 |
◆ 食品、乳業、釀酒、制藥、飲料、水產養殖、農業灌溉、畜牧業 |
| ◆ 316L不銹鋼接液隔離膜片，可用于多種腐蝕性液體的測量 |
◆ 石油、化工、煤礦開采、冶金、電力、建材、機械 |
| ◆ 高品質、高穩定性，適合各種工業應用 |
◆ 造紙、紡織、陶瓷、化纖、橡膠等工業領域 |
| ◆ 測量精度±0.2%FS，可選±0.1%FS |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑 |
| |
|
| 3、1011投入式液位變送器主要尺寸及電氣接線圖 |
| |

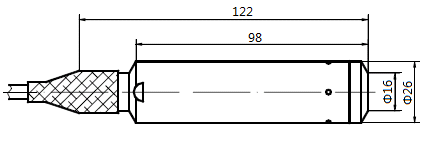

尺寸圖 圖中單位 |
|

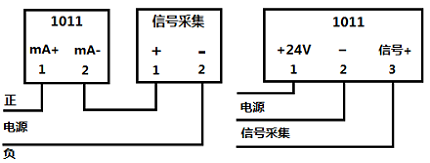

兩線制接線圖 三線制接線圖 |
|
|
| 4、1011投入式液位變送器技術參數 |
| |
| 技術名稱 |
技術指標 |
|
殼體材質 |
316不銹鋼 |
| 測量原理 |
擴散多晶硅 |
防爆等級 |
本安型ExiaⅡCT6 限防爆型產品 |
| 供電電壓 |
12～36VDC（一般24VDC） |
|
隔爆型Exd ⅡBT4 限防爆型產品 |
| 輸出信號 |
4～20mA 兩線制 |
被測介質 |
液體、漿體（部分） |
| |
0～10V 三線制 |
測量范圍 |
0～0.3米至0～200米 更深量程可訂做 |
| |
0～5V 三線制 |
電纜材質 |
聚四氟專用電纜 |
| |
1～5V 三線制 |
過壓上限 |
標定液位值的2倍 |
| 防護等級 |
IP68 |
外磁場強度 |
≤400A/m |
| 工作溫度 |
-10 ～ +80 ℃ |
環境溫度的影響 |
1～6 m 0.25%/10℃ 滿量程 |
| 貯存溫度 |
-40 ～ +100 ℃ |
|
≥ 6 m 0.2 %/10℃ 滿量程 |
| 負載電阻 |
0～750Ω (一般采用250Ω) |
可選配件 |
接線盒 聚碳酸酯 2x M20x1.5 |
| 精度等級 |
±0.2%FS，可選±0.1%FS |
|
電纜吊架 鍍鋅鋼，聚酰胺 |
| 隔膜材質 |
316L不銹鋼（可選聚四氟乙烯） |
整體重量 |
變送器0.4 kg 電纜0.08 kg/m |
| |
|
| 5、1011投入式液位變送器技術選型 |
| |
|
| 1011 |
投入式液位計 |
| |
代碼 |
輸出信號及電氣回路 |
| A1 |
輸出 4～20mA DC |
| A2 |
輸出 1～5V DC |
| A3 |
輸出 0～5V DC |
| A4 |
輸出 0～10V DC |
| |
代碼 |
|
| C＿ |
| 橫線上填測量范圍 單位米 |
需測5米 則填C5 |
|
| |
代碼 |
產品等級 |
| K1 |
普通型 |
| K3 |
隔爆型 |
| K4 |
本安型 |
| K5 |
高精型 |
| |
代碼 |
|
| D＿ |
| 橫線上填電纜長度 單位米 |
需要8米 則填D8 |
|
| |
|
| 1011 |
A1 |
C5 |
K1 |
D8 |
選型舉例 |
|
