| 1、4033負壓變送器概述 |
詳細資料下載 |
|
| 本系列LRS4033FP負壓變送器是采用合理隔離式傳感器芯片,由我廠開發研 |
 |
| 制的一種新型負壓變送器。采用擴散硅、激光修正、溫度補償、模擬信號、數字 |
| 電路處理等合理技術和工藝,具有精度高、可靠性好、響應速度快、性能穩定等 |
| 特性。該產品結構簡單,安裝、使用、維修方便,是新一代的負壓檢測、控制儀 |
| 表,抗干擾能力強,適合于遠距離的信號傳輸,深受廣大設計人員和用戶的歡迎 |
| 目前已廣泛用于石油、化工、冶金、制藥、電力、輕工等領域,實現對液體、氣 |
| 體、蒸汽負壓/絕壓/真空/壓力的測量和控制。 |
| |
| 2、4033負壓變送器的主要功能特點及其適用領域 |
| 主要功能特點 |
| ◆ 具有精度高、可靠性好、響應速度快、性能穩定等特性 |
| ◆ 將負壓值轉換成對應的標準直流4-20mA、0-10V等信號輸出,HART可選 |
| ◆ 可實現對液體、氣體、蒸汽的負壓、絕壓、真空、壓力的測量 |
| ◆ 高清液晶顯示可選,現場可實時觀測負壓值 |
| ◆ 高精度測量,±0.2%FS可選±0.1%FS |
| 適用領域 |
| ◆ 天然氣、石油、石化、煤礦開采、煤氣傳輸 |
| ◆ 化工、冶金、陶瓷、電力、紡織、造紙、化纖、橡膠等工業部門 |
| ◆ 食品、釀酒、制藥、自來水廠、水產養殖、農業灌溉、畜牧業等 |
| ◆ 環保、污水處理、水利檢測、機械、建材 |
| ◆ 鐵路交通、造船、科學實驗、軍工、航空航天、智能建筑 |
|

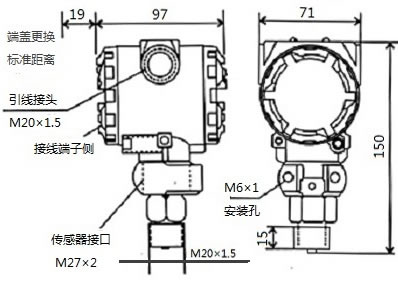

尺寸圖 單位 |
|
| 3、4033負壓變送器技術參數 |
| |
| 技術名稱 |
技術指標 |
|
工作溫度 |
-25 ~ +80℃ |
| 測量原理 |
擴散多晶硅 |
防爆等級 |
本安型ExiaⅡCT6 限防爆型產品 |
| 供電電壓 |
12~36VDC(一般24VDC) |
|
隔爆型Exd ⅡBT4 限防爆型產品 |
| 輸出信號 |
4~20mA 兩線制 |
被測介質 |
液體、漿體、蒸汽、氣體 |
| |
0~5V 三線制 |
測量范圍 |
-100kPa~6000kPa(以大氣壓為標準) |
| |
0~10V 三線制 |
|
0 kPa~6000kPa(以真空為標準) |
| |
1~5V 三線制 |
主體接液材質 |
316L 不銹鋼 |
| |
1~10V 三線制 |
過壓極限 |
標定量程的2倍 |
| 負載電阻 |
0~750Ω (一般采用250Ω) |
外磁場強度 |
≤400A/m |
| 精度等級 |
±0.2%FS,可選±0.1%FS |
環境溫度影響 |
0.15 % FS/10K |
| 防護等級 |
IP67 |
安裝方式 |
M20×1.5、M12×1、G1/2、G1/4、NPT1/2各種定做規格 |
| |
|
| 4、4033負壓變送器技術選型 |
| |
|
| 4033FP |
負壓變送器(比大氣壓壓力小,以大氣壓為參考點) 又名負壓 壓力變送器 |
| 4033AP |
真空壓力變送器(以真空為參考點) 又名絕壓變送器 真空壓力變送器 |
| |
代碼 |
|
| 5K_ |
| 橫線上填量程 單位KPa |
需測-8000Pa 則填5K8 |
-100~0 kPa |
|
| 9K_ |
| 橫線上填量程 單位KPa |
需測65KPa 則填9K65 |
0~6000kPa |
|
| |
代碼 |
信號類型 |
| A |
輸出信號 4~20 mA |
| B |
輸出信號 1~5 V |
| C |
輸出信號 0~5 V |
| D |
輸出信號 0~10 V |
| F |
帶 Modbus RTU通訊協議(Modbus serial RS485) |
| |
代碼 |
過程連接方式外螺紋(法蘭連接可特殊訂貨) |
| 80 |
M20×1.5 |
| 90 |
G 1/2 |
| 99 |
定制各螺紋接口:NPT1/2 M12×1 G1/4 等 |
| |
代碼 |
顯示表頭選項 |
| B |
標準型(不帶顯示表頭) |
| E |
帶 LED 表頭(高亮LED顯示) |
| |
代碼 |
產品等級 |
| 1 |
普通型 |
| 2 |
高溫型(120℃) 限 M20×1.5連接螺紋 |
| 3 |
高溫型(185℃) 限 M20×1.5連接螺紋 |
| 4 |
隔爆型 |
| 5 |
本安型 |
| |
|
| 4033FP |
5K8 |
A |
80 |
B |
1 |
選型舉例 |
|
