	LRS65AP絕壓變送器絕壓變送器真空壓力變送器	More

1、LRS65AP絕壓變送器概述

詳細資料下載

本系列LRS65AP絕壓變送器，采用高靈敏度金屬電容式傳感器，變送器采用先

進高精密集成放大電路，整機還經過成熟工藝組裝和嚴格測試。在同類產品中具

有高性價比，能實現生產控制過程中高效兼容的特點。該系列絕壓變送器品種豐

富，可實現對絕壓、真空、負壓、差壓等多種過程參數的測量。現已廣泛應用于

石油、采礦、化工、冶金、電力、造紙、醫藥、紡織、環保等行業生產過程中介

質參數的測量和控制。

2、LRS65AP絕壓變送器的主要功能特點及其適用領域


主要功能特點		適用領域
◆ 將所測絕壓信號轉換成4-20mA、0-10V等信號，供給PLC及二次儀表		◆ 石油、天然氣、煤礦開采、冶金、建材、機械、鋼鐵、采礦等
◆ 可實現對介質絕壓的實時監測和控制		◆ 水處理工程、環保凈化、水產養殖、農業灌溉、畜牧業等
◆ 高清LCD顯示可選，可實時觀測絕壓、真空值		◆ 化工、電力、造紙、紡織、陶瓷、化纖、橡膠等工業領域
◆ 智能型HART可選，遠程控制與設定更方便		◆ 食品、飲料、乳業、釀酒、制藥、自來水廠等
◆ 高測量精度可達±0.1%，可選±0.075%		◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑

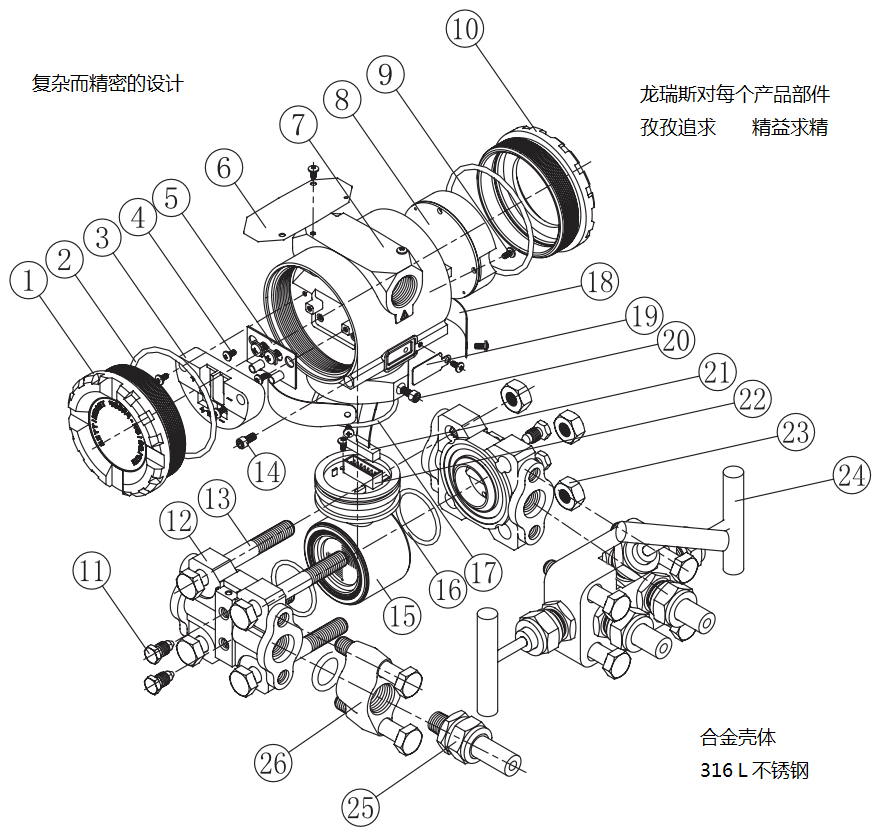

3、LRS65AP絕壓變送器整機結構

01	端蓋	02	密封圈	03	接線端子蓋	04	電路板安裝螺釘	05	防雷擊接線電路板
06	銘牌	07	殼體	08	表頭	09	表頭安裝螺釘	10	表頭蓋
11	排氣排液閥	12	模板	13	螺釘M10	14	蓋子鎖螺釘	15	傳感器
16	密封圈	17	密封圈	18	位號牌	19	調零標牌	20	殼體鎖緊螺釘
21	排線	22	電路板	23	螺母M10	24	三閥組(選用)	25	焊管接頭（選用）
26	腰形法蘭（選用）

4、LRS65AP絕壓變送器技術參數

精度等級

變送器型號

65AP智能0.1級

65AP智能0.2級

65AP 0.25級

65AP 0.5級

1，2

±0.15%

±0.2%

±0.25%

±0.5%

3～8

±0.1%

±0.2%

±0.25%

±0.5%

9，0大壓力

±0.1%

±0.2%

±0.25%

±0.5%

遠傳

±0.2%

±0.3%

±0.35%

±0.5%

不靈敏區

無（≤0.01%）

穩定性

十二個月內不超過滿量程的基本誤差值

溫度影響

精度等級

0.1級

0.2級

0.25級

0.5級

1，2

≤±0.2%

≤±0.25%

≤±0.3%

≤±0.5%

3～8

≤±0.1%

≤±0.2%

≤±0.25%

≤±0.5%

9，0大壓力

≤±0.1%

≤±0.2%

≤±0.3%

≤±0.5%

遠傳

≤±0.25%

≤±0.35%

≤±0.4%

≤±0.5%

重量

約5.4kg（不包括附件，帶法蘭變送器除外）

振動影響

在任何方向上振動頻率200Hz時，所引起的誤差為量程

范圍的0.05%/g；量程代碼1，2（微差壓）為±0.1%/g

電源影響

小于輸出范圍的±0.005%/V。

負載影響

電源穩定時，無負載影響。

安裝位置影響

當工作膜片未垂直安裝時，可能會產生約0.24 kPa零位

系統誤差，此誤差可通過調整零位來消除，對量程無

影響。

外殼防護等級

IP67

結構材料

壓力容室、接頭、泄放閥、隔離膜片等與介質接觸的零

件材料見選型表。螺栓為碳鋼鍍鉻；電氣外殼為低銅

鋁合金；電氣外殼表面涂層為環氧噴塑。

導壓連接件

在壓力容室上本身有1/4-18NPT陰螺紋連接螺孔，引壓

接頭連接螺孔有1/2-14NPT陰螺紋，或M20×1.5—18陽

螺紋。信號線（電纜）連接孔：G 1/2”螺紋。

5、LRS65AP絕壓變送器技術選型

LRS65

普通型電容式絕壓負壓差壓變送器

LRS67

智能型電容式絕壓負壓差壓變送器

代碼

變送器名稱

絕壓力變送器

負壓變送器

差壓變送器/差壓流量變送器

壓力變送器

代碼

測量量程

代碼舉例

5K＿

橫線上填量程單位kPa

需測-8000Pa 則填5K8

9K＿

橫線上填量程單位kPa

需測65KPa 則填9K65

代碼

輸出信號

4-20 mA DC

4-20 mA DC(為輸入壓力的平方根，流量變送器專用)

4-20 mA DC + HART信號

代碼

法蘭接頭

排氣/排液閥

隔離膜片

填充液

316不銹鋼

硅油

316不銹鋼

哈氏合金C

硅油

316不銹鋼

蒙乃爾

硅油

316不銹鋼

鉭

硅油

哈氏合金C

硅油

哈氏合金C

鉭

硅油

蒙乃爾

硅油

代碼

選用件（不選則不填）

0～100% 線性指示表

0～100% 流量指示表

3 1/2 LCD 數字線性顯示表

智能表顯示器

管裝彎支架

板裝彎支架

管裝平支架

泄放閥在壓力室側面的上部

泄放閥在壓力室側面的下部

1/2-14NPT 錐管陰螺紋接頭

丁字形陽螺紋M20×1.5接頭

隔爆型 dIIBT4

本安型 iaIICT6

LRS65

9K65

選型舉例

詳細資料下載

如有任何疑問請直接撥打技術咨詢電話 021-67856432
