| 1、4033壓力變送器概述 |
 詳細資料下載 |
|
| 4033系列擴散硅壓力變送器，采用了本司合理的隔離式擴散硅壓力敏感組件和 |
 |
| 高品質的集成電路組裝而成，它具有高品質、低價位、能適應各種工業應用的特 |
| 點，是擴散硅精密機械加工+溫度補償+模擬信號處理技術的結晶，主體電路工藝 |
| 材料合理，密封固化與外部完全隔離，能滿足防潮、防水、防爆、防腐、防塵等 |
| 惡劣工況的要求，選用不同的過程連接件可對強腐性的介質、高低溫介質、粘稠 |
| 介質進行準確測量。4033系列壓力變送器可廣泛應用于石油、化工、鋼鐵、電力 |
| 建材、紡織、制藥、食品、氣體、科學實驗和軍工等壓力領域，實現對各工藝點 |
| 壓力的計量、監視和控制。4033系列壓力變送器，分普通和智能型兩種，普通型 |
| 提供標準的直流4-20mA信號輸出， 智能型除可選HART通信之外，也可選RS485 |
| 接口，它用簡單的編程軟件調整變送器零點和量程等參數。 |
| 2、
4033壓力變送器的主要功能特點及其適用領域 | |
|
| 主要功能特點 |
|
適用領域 |
| ◆ 可實現對氣體、蒸汽、液體壓力的實時監測和控制 |
◆ 化工、冶金、陶瓷、電力、紡織、造紙、化纖、橡膠等工業部門 |
| ◆ 將壓力值轉換成對應的4-20mA、0-10V等電信號輸出，HART可選 |
◆ 天然氣、石油、石化、煤礦開采、煤氣傳輸
|
| ◆ 高清LCD顯示可選，現場可調節 |
◆ 食品、釀酒、制藥、自來水廠、水產養殖、農業灌溉、畜牧業等 |
| ◆ IP67防護、防爆型可選，可滿足不同惡劣工況的要求 |
◆ 環保、污水處理、水利檢測、機械、建材 |
| ◆ 高精度測量，± 0.2%FS可選±0.1%FS |
◆ 鐵路交通、造船、科學實驗、軍工、航空航天、智能建筑 |
|
|
| 3、尺寸圖及芯片展示
| |
|

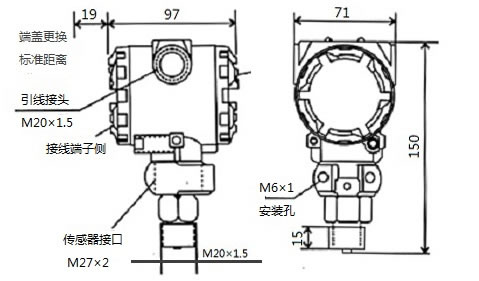

尺寸圖 （mm） |
|

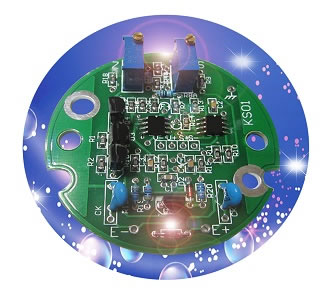

內部芯片 |
|
|
| 4、4033壓力變送器技術參數 |
|
| 工作方式 |
|
|
額定工作條件
|
| 測量原理
| 擴散多晶硅 |
工作溫度
|
-25～80℃
|
輸入信號
|
|
防護等級
|
IP67
|
測量變量
|
表壓或絕壓
|
環境溫度影響
|
0.15%FS/10K
|
| 測量范圍 |
a. 非隔離式 0～500Pa 到 0～3kPa |
防爆等級 |
a. 本安型iaⅡCT6 限防爆型產品
|
| |
b. 隔離式 0～3kPa 到 0～60MPa 特殊100MPa |
|
b. 隔爆型dⅡBT4 限防爆型產品 |
| 輸出信號 |
|
過壓極限
|
標定壓力值的2 倍 |
二線制
|
4～20mA
|
壓力接口
|
M20×1.5 G1/2 M12等
|
三線制
|
0～5V、0～10V、1～5V
|
主體接液材質
|
316L不銹鋼
|
負載電阻
|
0～750Ω（一般采用250Ω）
|
外磁場強度
|
≤400A/m
|
測量精度
|
± 0.2%FS可選±0.1%FS
|
電纜接口
|
M20×1.5 螺紋
|
| 被測介質 |
液體、氣體、蒸汽 |
供電電壓 |
12～36VDC（一般24VDC） |
|
|
| 5、4033壓力變送器技術選型 |
| |
|
| 4033GP |
壓力變送器（測量表壓） |
| 4033AP |
絕壓變送器（測量真空） |
| |
代碼 |
|
| 9K＿ |
| 橫線上填量程 |
KPa |
需800Pa量程 代碼應為9K0.8 |
500Pa～100MPa |
|
| 9M＿ |
| 橫線上填量程 |
MPa |
需25MPa量程 代碼應為9M25 |
500Pa～100MPa |
|
| |
代碼 |
信號類型 |
| A |
輸出信號4～20mA |
| B |
輸出信號1～5V |
| C |
輸出信號0～5V |
| D |
輸出信號0～10V |
| E |
輸出信號1～10V |
| |
代碼 |
過程連接方式外螺紋 （法蘭連接可特殊訂貨） |
| 80 |
M20×1.5 |
| 90 |
G1/2 |
| 99 |
定制各螺紋接口：NPT1/2 M12×1 G1/4等 |
| |
代碼 |
顯示表頭選項 （指針刻度顯示可特殊訂貨） |
| B |
普通型（不帶顯示表頭） |
| C |
帶LCD表頭（液晶顯示） |
| E |
帶LED表頭（數碼顯示） |
| |
代碼 |
產品等級 |
| 1 |
普通型 |
| 2 |
高溫型（120℃）限M20×1.5連接螺紋 |
| 3 |
高溫型（185℃）限M20×1.5連接螺紋 |
| 4 |
隔爆型 |
| 5 |
本安型 |
| |
| 4033GP |
9K70 |
A |
80 |
B |
1 |
選型舉例 |
|
