| 1、LC橢圓齒輪流量計概述 |
詳細資料下載 |
| |
| 本系列LC橢圓齒輪流量計(又稱排量流量計,齒輪流量計),屬于容積式流量 |
 |
| 計的一種,在流量儀表中是精度較高的一類。它利用機械測量元件把流體連續不 |
| 斷地分割成單個已知的體積部分,根據計量室逐次、重復地充滿和排放該體積部 |
| 分流體次數來測量流量體積總量。本系列LC橢圓齒輪流量計流量信號的顯示,有 |
| 就地顯示和遠傳顯示兩種。就地顯示直接與儀表面板上的指示針相連,并經過機 |
| 械式計數器進行總量顯示。本系列橢圓齒輪流量計可選用不同的材料(鑄鐵、鑄 |
| 鋼、304不銹鋼、316不銹鋼)制造,適用于化工、石油、醫藥、電力、冶金和食 |
| 品行業等部門的流量測量計量工作。 |
| |
| 2、LC橢圓齒輪流量計主要功能特點及其適用領域 |
| |
| 主要功能特點 |
|
適用領域 |
| ◆ 將流量信號裝換成4-20mA電流信號或脈沖信號輸出 |
◆ 化工、冶金、陶瓷、電力、紡織、造紙、化纖、橡膠等工業部門 |
| ◆ 結構簡單、堅固,長期運行穩定無偏差 |
◆ 食品、制藥、自來水廠、水產養殖、農業灌溉、畜牧業等 |
| ◆ 鑄鐵、鑄鋼、304不銹鋼、316L不銹鋼等多種制造材料可選 |
◆ 石油、石化、煤礦、冶金、電力、機械、建材、鋼鐵 |
| ◆ 10,15,20,25,40,50,80,100,150,200 等多種口徑可選 |
◆ 污水處理、環保凈化、水利檢測、自來水廠、城市供水 |
| ◆ 高測量精度:普通型0.5級,智能型0.2級 |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑 |
| |
|

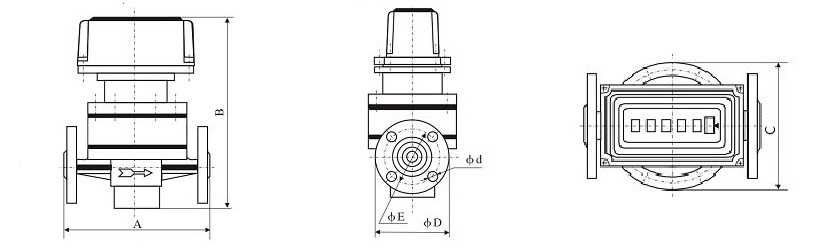

| 3、LC橢圓齒輪流量計尺寸規格 |
| |
 |
| 口徑 |
A |
B |
C |
D |
E |
d |
孔數 |
| 15 |
180 |
240 |
124 |
95 |
65 |
14 |
4 |
| 20 |
200 |
247 |
124 |
105 |
75 |
14 |
4 |
| 25 |
245 |
275 |
184 |
115 |
85 |
14 |
4 |
| 40 |
250 |
305 |
184 |
145 |
110 |
18 |
4 |
| 50 |
346 |
322 |
266 |
165 |
125 |
17.5 |
4 |
| 80 |
370 |
345 |
266 |
200 |
160 |
17.5 |
8 |
| 100 |
445 |
415 |
340 |
235 |
190 |
22 |
8 |
|
| |
|
|
| 4、LC橢圓齒輪流量計技術參數 |
| |
| 參數名稱 |
規格 |
|
法蘭標準 |
JB78-59,JB79-59 |
| 精度等級 |
普通型 0.5級 |
供電電源 |
無需供電(限就地顯示型) |
| |
高精度 0.2級 |
|
24 VDC |
| 介質粘度 |
常規型 0.6~200mpa.s, |
|
220 VAC |
| |
高粘度 200~1000mpa.s |
發信裝置 |
QFS13發信器 |
| 介質溫度 |
標準型 <75 ℃ |
信號輸出 |
可選4-20mA或脈沖信號 |
| |
高溫型 <120℃ |
傳輸距離 |
1Km(金屬屏蔽線導線電阻≤39Ω) |
| 殼體材質 |
鑄鋼、不銹鋼等 |
電性能精度 |
±1個脈沖 |
| 轉動部件 |
鋁合金、不銹鋼等 |
防爆等級 |
ExiaⅡCT6 限防爆產品 |
| 工作壓力 |
1.6MPa、2.5MPa、4.0MPa、6.0MPa可選 |
|
ExdⅡBT4 限防爆產品 |
| 口徑系列 |
10,15,20,25,32,40,50,80,100,150,200 |
防爆安全柵 |
GS8047-EX |
| |
|
| 5、LC橢圓齒輪流量計技術選型 |
| |
|
| LC |
橢圓齒輪流量計 |
| LCB |
橢圓齒輪流量計(帶顯示變送器) |
| |
代碼 |
公稱口徑 |
| 15 |
DN 15 |
| 20 |
DN 20 |
| 25 |
DN 25 |
| 40 |
DN 40 |
| 50 |
DN 50 |
| 80 |
DN 80 |
| 100 |
DN100 |
| |
代碼 |
殼體材質 |
| C |
鑄鐵 |
| G |
鑄鋼 |
| E |
不銹鋼 |
| |
代碼 |
產品等級 |
| F |
就地現場顯示型 |
| Y |
含變送顯示器帶電信號輸出 |
| |
代碼 |
工作壓力 |
| 1 |
1.6MPa |
| 2 |
4.0MPa |
| |
代碼 |
工作溫度 |
| A |
0-75 ℃ |
| B |
0-120℃ |
| |
|
| LC |
50 |
C |
F |
1 |
A |
選型舉例 |
|
