| 1、污泥界面儀概述 |
 詳細資料下載 |
|
| 本系列LRS-W600型超聲波污泥界面儀采用成熟合理的超聲波傳感技術，由我 |
 |
| 司精心研發的污水處理工藝中污泥界面位置的連續在線監測儀器。LRS-W600系列 |
| 超聲波污泥界面儀利用可靠的超聲波回波檢測原理，檢測出傳感器探頭與污泥界 |
| 面的距離和底面的距離，實現了 0～12米污泥厚度變化實時監測和相關工藝過程 |
| 的控制，從而優化排泥控制和加藥控制防止出水惡化，避免污泥脫氮和分解，優 |
| 化工藝控制流程?，F(xiàn)已廣泛應用于水廠、洗煤廠、電力、污水處理等工業生產中 |
| 的沉淀池污泥厚度的檢測和控制。 |
| |
| 2、污泥界面儀特點優勢及其適用領域 |
| |
| 特點優勢 |
|
適用領域 |
| ◆ 可靠的超聲波回波測量原理，使用簡便 |
◆ 沉淀池、初沉池、二沉池、濃縮池、灰漿沉淀池、凈化池 |
| ◆ 超聲波發射能量自動調節，能夠適應各種測量介質和寬廣的量程 |
◆ 石油、石化、電力、采礦、洗煤廠、鋼鐵、水泥建材 |
| ◆ 可選配自動清洗系統，減少了維護工作量，提高了工作可靠性 |
◆ 自來水廠、污水處理廠、廢水處理、水利監測、環境保護 |
| ◆ 合理的電路設計和軟件算法，能夠消除現場干擾，穩定測量 |
◆ 化工、冶金、陶瓷、電織、造紙、化纖、橡膠等 |
| ◆ 上下限報警和故障報警繼電器輸出 |
◆ 水處理工程、產養殖、農業灌溉、畜牧業等 |
| |
|

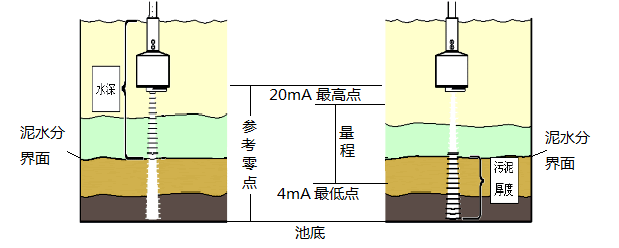

| 3、污泥界面儀工作原理及測量原理圖 |
| |
 |
| 工作原理：浸入水中的超聲波傳感器向水 |
| 底放出一束超聲波，超聲波在向下傳播的 |
| 過程中，遇到懸浮及沉淀的污泥后反射回 |
| 來，并且不同密度的污泥層反射回來的信 |
| 號強度也不同。儀器通過檢測反射回來的 |
| 超聲波信號強度及時間，并經過處理，就 |
| 可以得到污泥界面的深度或厚度。 |
|
| |
|
| 4、污泥界面儀技術參數 |
| |
| 測量范圍 |
0.50～12.00m |
|
數字接口 |
MODBUS RS485、ProfibusDP可選 |
| 分辨率 |
1mm |
供 電 |
交流供電：220 VAC，50Hz |
| 精度 |
10mm |
|
直流供電：24VDC±10% |
| 響應時間 |
10～600秒可調 |
變送器尺寸 |
231×185×119mm |
| 補 償 |
自動溫度及角度補償 |
傳感器尺寸 |
φ64×85mm |
| 顯 示 |
LCD液晶顯示日期、時間、測量值、歷史趨勢曲線等 |
材 質 |
傳感器：316L不銹鋼 |
| 操作菜單 |
中文操作菜單（可選英文） |
連接方式 |
1寸NPT外螺紋 |
| 數據存儲 |
自動存儲功能，斷電數據保護 |
防護等級 |
變送器：IP65 |
| 現場設置 |
通過變送器按鍵完成 |
|
傳感器：IP68 |
| 輸出信號 |
|
工作溫度 |
變送器：-20℃～60℃ |
| 模擬輸出 |
一路隔離4～20mA，允許負載≤750Ω |
|
傳感器：0℃～70℃ |
| 繼電器輸出 |
4組控制繼電器輸出 |
相對濕度 |
0～95%無冷凝 |
| 繼電器容量 |
5A，220VAC |
工作壓力 |
≤6bar |
| |
|
| 5、污泥界面儀技術選型 |
| |
|
| LRS-W600 |
污泥界面儀 |
| |
代碼 |
產品等級 |
| A |
普通型 |
| B |
智能型 |
| |
代碼 |
供電電源 |
| 1 |
220 VAC |
| 2 |
24 VDC |
| |
| 代碼 |
輸出信號 |
| E |
4-20mA |
| F |
4-20mA+4路控制繼電器輸出 |
| G |
0-10V |
| H |
4-20mA+RS485（支持Modbus） |
| I |
其他要求特殊說明 |
| |
代碼 |
測量范圍 |
| 6 |
0-6米 |
| 7 |
0-10米 |
| 8 |
0-12米 |
| |
代碼 |
是否帶自動清洗功能 |
| N |
否 |
| Y |
是 |
| |
代碼 |
是否帶溫度補償 |
| 3 |
否 |
| 4 |
是 |
| |
代碼 |
顯示 |
| R |
液晶顯示 中文菜單 |
| S |
彩屏顯示 |
| T |
液晶顯示 英文菜單 |
| |
代碼 |
傳感器電纜長度 |
| L |
直接填寫L=＿米 |
| |
|
| LRS-W600 |
A |
1 |
E |
6 |
N |
3 |
R |
L=10 |
選型舉例 |
|
