| 1、衛生型LRS4018壓力變送器概述 |
 詳細資料下載 |
|
| 本款衛生型的LRS4018壓力變送器，采用了合理成熟的隔離式擴散硅壓力敏感 |
 |
| 組件和高品質的集成電路組裝而成，它具有高品質低價位、能適應在各種工業應 |
| 用的特點， 是擴散硅精密機械加工、 溫度補償、 模擬信號處理技術的結晶。 標 |
| 準的4--20mADc電流信號輸出， 二線制工作，帶負載抗干擾的能力強。該系列變 |
| 送器質量輕，便于拆裝，使用更方便免維護；卡箍速拆裝的平膜面結構滿足清洗 |
| 需求316L不銹鋼測量膜片，連接處均用不銹鋼材質，無衛生死角，滿足殺菌衛生 |
| 標準本產品廣泛應用于制藥、食品、釀酒等部門。 |
| 2、衛生型LRS4018壓力變送器主要功能特點及其適用領域 |
|
| 主要功能特點 |
|
適用領域 |
| ◆ 將接收到的壓力信號轉換成4-20mA、0-10V等標準電信號輸出 |
◆ 食品、飲料、乳業、釀酒、自來水廠、制藥等 |
| ◆ 316L不銹鋼測量膜片，卡箍快裝式測量頭，滿足蒸汽清洗要求 |
◆ 水處理工程、環保凈化、水產養殖、農業灌溉、畜牧業等 |
| ◆ 高品質、高穩定性，適應各種工業應用 |
◆ 造紙、紡織、陶瓷、電力、冶金、化纖、橡膠等工業領域 |
| ◆ 測量精度可達 ±0.5%FS，可選±0.2%FS |
◆ 石油、化工、煤礦、科學實驗、航空航天等 |
|
|

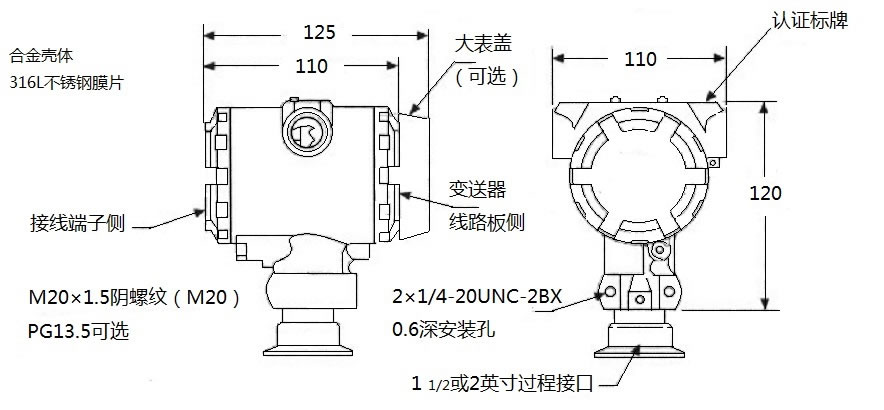

| 3、衛生型LRS4018壓力變送器技尺寸圖 |
尺寸圖 圖中單位 |
|
| 4、衛生型LRS4018壓力變送器技術參數 |
|
| 工作方式 |
|
|
額定工作條件
|
| 測量原理 |
擴散多晶硅 |
工作溫度
|
-25～80℃
|
輸入信號
|
|
防護等級
|
IP65
|
測量變量
|
表壓或絕壓
|
環境溫度影響
|
0.15%FS/10K
|
| 測量范圍 |
a. 非隔離式 0～500Pa 至0～3kPa |
防爆等級 |
a. 本安型iaⅡCT6 限防爆型產品
|
| |
b. 隔離式 0～3kPa 至0～60MPa 特殊100MPa |
|
b. 隔爆型dⅡBT4 限防爆型產品 |
| 輸出信號 |
|
過壓極限
|
標定壓力值的2 倍 |
二線制
|
4～20mA
|
過程連接
|
衛生型卡箍快裝 （可選法蘭連接）
|
三線制
|
0～5V、0～10V、1～5V
|
主體接液材質
|
316L不銹鋼
|
負載電阻
|
0～750Ω（一般采用250Ω）
|
外磁場強度
|
≤400A/m
|
測量精度
|
±0.5%FS可選±0.2%FS
|
電纜接口
|
M20×1.5 螺紋
|
| 被測介質 |
液體、氣體、蒸汽、漿體 |
供電電壓 |
12～36VDC（一般24VDC） |
|
|
| 5、衛生型LRS4018壓力變送器技術選型 |
| |
|
| LRS4018 |
衛生型壓力變送器 衛生型絕壓變送器 |
| |
代碼 |
變送器類型 |
| WSG |
壓力變送器（測量表壓 以大氣壓為參考點） |
| WSA |
絕壓變送器（測量真空 以真空為參考點）又名衛生型真空變送器 |
| |
代碼 |
|
| 9K＿ |
| 橫線上填量程 |
kPa |
需 800Pa 量程 代碼應為 9K0.8 |
500Pa～100MPa |
|
| 9M＿ |
| 橫線上填量程 |
MPa |
需 25MPa 量程 代碼應為 9M25 |
500Pa～100MPa |
|
| |
代碼 |
信號類型 |
| A |
輸出信號 4～20mA |
| S |
輸出信號4～20mA+Hart數字通訊協議 |
| |
代碼 |
過程接液材質 |
| 50 |
SUS316不銹鋼 |
| |
代碼 |
現場顯示 |
| 1 |
標準型 |
| 2 |
數字顯示型 |
| |
代碼 |
過程連接（特殊規格可定做） |
| B |
DN50法蘭 2”法蘭代碼為BZ |
| C |
DN80法蘭 3”法蘭代碼為CZ |
| E |
DN100法蘭 4”法蘭代碼為EZ |
| F |
11/2”衛生型卡箍 |
| G |
定做特殊結構尺寸 |
| |
|
| LRS4018 |
WSG |
9K5 |
A |
50 |
1 |
F |
選型舉例 |
|
