| 1、LRS75FDGD防堵防粘型壓力變送器概述 |
 詳細資料下載 |
|
| 本款LRS75 FDGD的系列防堵防粘型壓力變送器是采用不銹鋼法蘭連接的結構 |
 |
| 法蘭平膜片設計，保證了傳感器大面積接觸介質，不容易被介質粘附和堵塞。彈 |
| 性體采用優質材質、膜片隔離工藝、測試頭無引壓孔，測量過程中不存在粘稠介 |
| 質堵塞情況。一體化結構設計，方便快速的拆裝結構滿足了清洗需求，可選帶沖 |
| 洗環結構的變送器，從而實現在線沖洗（無需拆下變送器）?？蓮V泛應用于冶金 |
| 采礦、化工、石油、環保、水泥建材、電力、輕工等領域。 |
|
| 2、LRS75FDGD防堵防粘型壓力變送器主要功能特點及其適用領域 |
|
| 主要功能特點 |
|
適用領域 |
| ◆ 可實現對待測壓力的實時監測和控制 |
◆ 石油、化工、煤礦開采、冶金、電力、水泥建材、機械 |
| ◆ 輸出標準4-20mA直流信號，有HART可選，遠程設定與監控更方便 |
◆ 污水處理、環保凈化、水利檢測、自來水廠等 |
| ◆ 高清液晶顯示可選，現場可實時觀測壓力值 |
◆ 造紙、紡織、陶瓷、化纖、橡膠等工業領域 |
| ◆ 超大傳感接觸面，插入筒式可選，測量過程不存在粘稠介質堵塞 |
◆ 食品、乳業、釀酒、制藥、飲料、水產養殖、農業灌溉、畜牧業等 |
| ◆ 超高的測量精度，±0.2%FS，可選±0.1%FS |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑 |
|
|

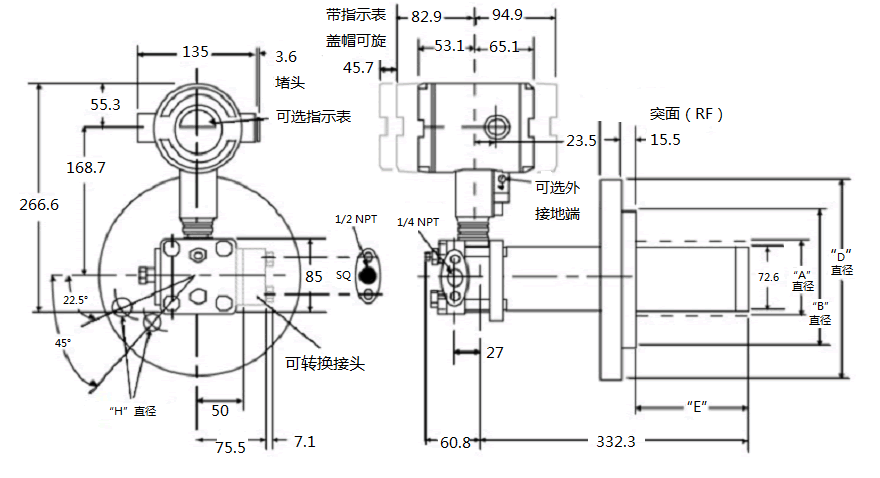

| 3、插入筒式防堵防粘型壓力變送器尺寸圖 |
|
 |
| 尺寸圖 單位 |
|
|
| 4、LRS75FDGD防堵防粘型壓力變送器技術參數 |
|
供電電壓
|
12～36VDC（一般24VDC）
|
|
測量范圍
|
0～0.5kPa 到 0～32000kPa
|
輸出信號
|
4～20mA 兩線制 或（1～5V 三線制）可選HART協議
|
過壓極限
|
32 MPa
|
負載電阻
|
0～750Ω（一般采用250Ω，見負載特性圖）
|
外磁場強度
|
≤400A/m
|
精度
|
±0.2%FS，可選±0.1%FS
|
電氣接口
|
G 1/2”、M20×1.5等
|
工作溫度
|
-25～150℃ |
啟動時間
|
2秒，不需預熱。
|
防護等級
|
IP67
|
指 示 表
|
現場輸出指示可用電流表，可配線性 |
環境溫度影響
|
0.15%FS/10K
|
|
指示0～100%；3 1/2位LCD數字顯示表，字
|
| 防爆等級 |
本安型ExiaⅡCT6 限防爆型產品
|
|
高13mm輸出按百分?jǐn)?shù)顯示。 |
| |
隔爆型ExdⅡ BT4 限防爆型產品
|
負載影響 |
電源穩定時，無負載影響。 |
| 被測介質 |
液體、漿體、氣體、蒸汽 |
|
|
|
|
| 5、LRS75FDGD防堵防粘型壓力變送器技術選型 |
| |
| LRS75FDGD |
防堵防粘型壓力變送器（ 適合常壓敞口容器） |
| LRS76FDGS |
防堵防粘型差壓變送器 可定做 375℃ 高溫防堵型壓力變送器 |
| |
代碼 |
|
| 9K＿ |
| 橫線填量程 |
kPa |
需 6 kPa量程 代碼應為 9K6 |
0.5～ 32000 kPa |
|
| 9M＿ |
| 橫線填量程 |
MPa |
需 6 MPa量程 代碼應為 9M6 |
0.5～ 32000 kPa |
|
| |
代碼 |
信號類型 |
| A |
輸出信號4～20mA |
| S |
輸出信號4～20mA+Hart數字通訊協議 |
| |
代碼 |
過程接液防腐蝕材質 |
| 50 |
316L不銹鋼 |
| 60 |
鈦 -1 |
| 70 |
哈氏合金B(yǎng) -2 |
| 80 |
哈氏合金C -3 |
| 90 |
鉭 -4 |
| 95 |
PTFE 聚四氟乙烯 |
| |
代碼 |
過程連接（特殊規格可定做） |
| B |
DN50法蘭 |
| BZ |
2”法蘭 |
| C |
DN80法蘭 |
| CZ |
3”法蘭 |
| E |
DN100法蘭 |
| EZ |
4”法蘭 |
| |
|
| LRS75FDGD |
9K6 |
A |
90 |
B |
選型舉例 |
|
