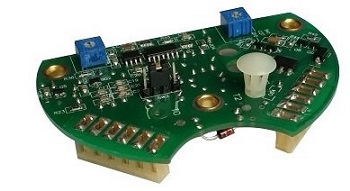

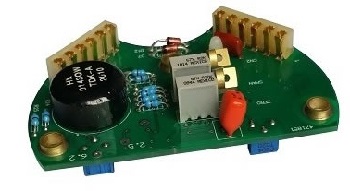

| 1、1151 3051電容式電路板概述 |
  |
|
| 本系列電容式壓力變送器 /差壓變送器電路板是采用成熟合理制造技術和設 |
| 備,并吸取了同類產品的優質合理工藝研制而成,電路板的電子元器件和關鍵零 |
| 部件均選用優質的高品質產品,采用激光修正、溫度補償、模擬信號、數字電路 |
| 處理等合理技術和工藝,具有線性好、響應速度快、性能穩定等特性。該系列電 |

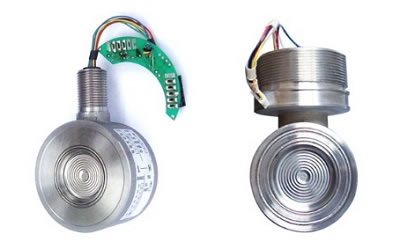

| 容式電路板適用于各種基于1151/3051的電容式壓力變送器/差壓變送器;它采用 |
| 合理的集成電路和表面安裝工藝,全部功能集中在一塊電路板上;其安裝接線方 |

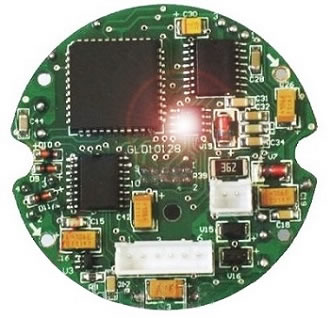

| 式和尺寸與1151/3051系列壓力變送器/差壓變送器兼容;該系列電路板還有智能 |
| 型可選,其通信與HART協議兼容, 可以實現HART手操器調試及RS485通訊等功能 |
| 深受各生產開發商的信賴。 |
|
| 2、1151 3051電容式電路板技術參數 |
|
| ? 工作電壓:24VDC,可選220VAC |
| ? 輸出信號:4-24mA(普通型)、4-20mA+HART(智能型) |
| ? 安裝及接線:與1151、3051系列變送器兼容 |
| ? 量程零點:外部連續可調 |
| ? 測量精度:量程范圍內準確度高于0.05級 |
| ? 絕緣電阻:電路板接地端與其他端的絕緣電阻不小于20MΩ |
| ? 環境溫度:-40℃~+85℃ |
| ? 相對濕度:5%~80% |
| ? 啟動時間:<2s |
| ? 抗干擾性:抗1Hz—100kHz/380V交流變頻干擾信號 |
