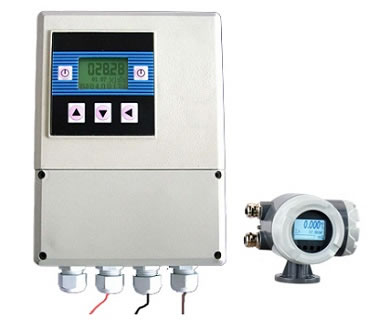

| 1、電磁流量計智能轉換器概述 |
 |
|
| 本系列LDZ電磁流量計智能轉換器是一款采用微處理技術為核心的智能化儀 |
| 表， 可與LD 型、LDC 型、LDQ 型電磁流量傳感器配套使用、 用于測量導電液 |
| 體或液固兩相介質的體積流量。該系列電磁流量計職能轉換器采用低頻方波勵磁 |
| 方式測量穩定，工作可靠，測量精度高，抗干擾能力強。流量測量范圍寬，流速 |
| 可在1m/s 至15m/s 范圍設定。全漢字大屏幕LCD背光顯示，在強光和無光的情況 |
| 下均可清晰讀數。瞬時流量、累積流量、流速同時顯示功能。具有雙向流量自動 |
| 測量功能；停電計時、計次及時鐘功能；小信號切除和上、下限報警功能（接點 |
| 輸出）；定量輸出、單位脈沖輸出，鍵控直接清零功能。具有統一的直流信號和 |
| 頻率信號輸出功能，有RS232 、RS485兩種通訊接口可選擇。 具有數據保存功能 |
| 可在長期停電情況下，保存所有數據。互換性強，傳感器、轉換器之間不必重新 |
| 實流標定， 僅利用4/1-2 位數字萬用表就可實現他們之間的互換， 因此方便現場 |
| 安裝和維修。 |
|
| 2、電磁流量計智能轉換器功能特點 |
|
| ◆ 可與LD 型、LDC 型、LDQ 型電磁流量傳感器配套使用、 用于測量導電液體或液固兩相介質的體積流量 |
| ◆ 采用低頻方波勵磁方式測量穩定，工作可靠，測量精度高，抗干擾能力強 |
| ◆ 瞬時流量、累積流量、流速同時同屏顯示，全漢字大屏幕LCD背光顯示，在強光和無光的情況下均可清晰讀數 |
| ◆ 具有數據保存功能，可在長期停電情況下，保存所有數據 |
|
| 3、電磁流量計智能轉換器技術參數 |
|
| 勵磁方式 |
方波勵磁方式(4種)提高流量測量穩定性，功耗低 |
|
通訊接口 |
RS 232 / RS 485 / MODBUS |
| 儀表顯示 |
高清晰度背光LCD顯示，122 x 32 或 128 x 64 點陣、中英文 |
操作方法 |
具有按鍵操作，磁鍵操作兩種功能 |
| 供電電源 |
220V AC，可選24V DC |
精度等級 |
±1%，可選±0.5% |
| 數字輸出 |
雙向流量測量功能，雙向頻率/脈沖輸出功能 |
總量記錄 |
正向總量記錄、反向總量記錄正反向總量差值記錄 |
| |
0～5000HZ 頻率 / 脈沖量 |
環境條件 |
溫度-25℃～+60℃，相對濕度90% |
| 模擬輸出 |
雙向電流輸出功能，0～10mA / 4～20mA |
適用管徑 |
能配3～3000mm口徑傳感器 |
| 密封等級 |
外殼防護等級均為 IP68級 |
安裝形式 |
一體式、分體式供選擇 |
| 液體方向 |
有指示管道內流體方向信號 |
|
|
|
|
| 4、電磁流量計智能轉換器技術選型 |
|
| LDZ |
電磁流量計智能轉換器 |
| |
代碼 |
被測介質類型 |
| 11 |
非漿液類介質 |
| 22 |
漿液類介質 |
| |
代碼 |
外形及連接 |
| E |
方形 分體型 |
| F |
方形 一體型 |
| G |
圓形 一體型 |
| |
代碼 |
LCD顯示器規格 |
| 3 |
122 x 32 點陣 ( 小屏幕 ) |
| 4 |
128 x 64 點陣 ( 大屏幕 ) |
| |
代碼 |
數字信號輸出類型 |
| P |
頻率輸出 |
| M |
脈沖輸出 |
| |
代碼 |
模擬信號輸出類型 |
| 1 |
0～10 mA DC. ( 需 1～5 V DC.的訂貨時請注明 ) |
| 2 |
4～20 mA DC. |
| |
代碼 |
通訊接口 |
| A |
RS--232 |
| B |
RS--485 |
| C |
MODBUS |
| |
代碼 |
供電電源 |
| 5 |
16 V～36 V DC |
| 6 |
85 V～250 V AC |
| |
| LDZ |
11 |
G |
4 |
M |
2 |
B |
6 |
選型舉例 |
|
